SX18 -BasicX24: una scheda completa per lavorare con i BasicX24

Data di pubblicazione: 04-10-2005 | Versione Italiana  | English Version
Parole chiave: - BX24 - Schede Area SX -

La SX18-BX24 è un hardware ideato per realizzare in maniera semplice e veloce progetti usando il microprocessore BasicX 24 della Netmedia (www.netmedia.com).

Insieme al micro Basicx 24 trovano posto sulla scheda:

  • una porta seriale RS232 attestata su un connettore pannellabile
  • un connettore per un modulo ricetrasmettitore in radiofrequenza ER400TRS (per ulteriori informazioni: Trasmissioni in Radiofrequenza facili con Easy Radio)
  • due pulsanti di test
  • tre led di utilizzo generale
  • 1 led di alimentazione
  • 1 connettore di espansione 5+5 di uso generale
  • 1 connettore di espansione compatibile con la scheda di Ingresso/Uscita SX16 (per ulteriori informazioni: SX16B - Scheda di espansione IN/OUT)
  • 1 connettore di espansione per il collegamento di un display LCD
  • 1 connettore per la programmazione del micro

Meccanicamente la scheda ha dimensioni di 150 x 80mm e sarà disponibile su richiesta un contenitore metallico adatto ad ospitarla

La scheda in dettaglio.

1 - Sezione di alimentazione

L'alimentatore è di tipo switching, con un connettore esterno a jack da 6,3mm (quelli comunemente utilizzati negli alimentatori da parete). La tensione di alimentazione può variare tra 7 e 15V sia in corrente alternata che continua; la corrente richiesta all'alimentatore è di almeno 300mA.

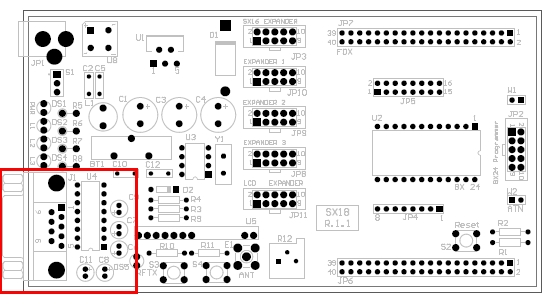

2 - Seriale RS232

Porta seriale standard RS232C a tre fili (TX, RX e GND).

3 - Led

Nella parte frontale della scheda, in posizione adatta per essere montati a pannello, sono presenti 4 led: uno di segnalazione della presenza di alimentazione e tre a disposizione dell'utilizzatore.

4 - Connettore per modulo ricetrasmettitore in radiofrequenza ER400TRS

Su questo connettore è possibile inserire un modulo Easy Radio ER400TRS, per la trasmissione via radio di dati seriali. Tale modulo consente di stabilire un affidabile link seriale senza utilizzare fili. Il modulo integra già tutte le funzionalità necessarie ad una trasmissione radio: codici a controllo di errore, gestione delle ritrasmissioni, controllo di potenza, ecc.

5 - Pulsanti

Sulla scheda sono presenti due pulsanti N.A. di uso generico disposizione dell'utilizzatore.

6 - Connettore per la programmazione del BX24

Questo connettore va collegato, tramite apposito cavo, alla seriale del PC su chi è installata l'ambiente di sviluppo fornito gratuitamente dalla Netmedia e scaricabile all'URL:
http://www.basicx.com/downloads/bx-setup-210-complete.zip

7 - Expander

I tre Expander su connettori a vaschetta a 10 poli (5+5) servono rispettivamente:

  1. Per il collegamento di una scheda d'espansione I/O SX16
  2. Uso generico
  3. Collegamento di un display LCD
