Espandere ingressi e uscite della GSM485 collegando la scheda EXP485

Data di pubblicazione: 07-02-2016 | Versione Italiana  | (No English Version)The English version of this article does not exists
Parole chiave: - Domotica - Schede Area SX - Telecontrollo -

In questo articolo vediamo come collegare elettricamente e controllare attraverso semplici programmi scritti in Python 1.5 la scheda d'espansione INPUT/OUTPUT EXP485 dalla GSM485.

In questo articolo mostriamo come aumentare  il numero di ingressi e di uscite della GSM485 (GSM485 - Il telecontrollo via GPRS versatile ed economico, adattabile a tutte le situazioni) collegando via RS485 la scheda d'espansione INPUT/OUTPUT EXP485 (EXP485 Scheda di espansione I/O Modbus su RS485). In questo modo il modulo di telecontrollo programmabile in Python di Area SX S.r.l. può arrivare a pilotare fino a otto carichi (max 48V/2A) attraverso relè e controllare lo stato di 8 contatti puliti di ingresso.

Per non complicare eccessivamente il codice creando un unico programma scritto in Python, nell'articolo vengono forniti piccoli pezzi di codice che svolgono singole funzioni come: controllare solo i relè, gli ingresso oppure acquisire il valore in punti delle quttro linee ADC 0-10V.

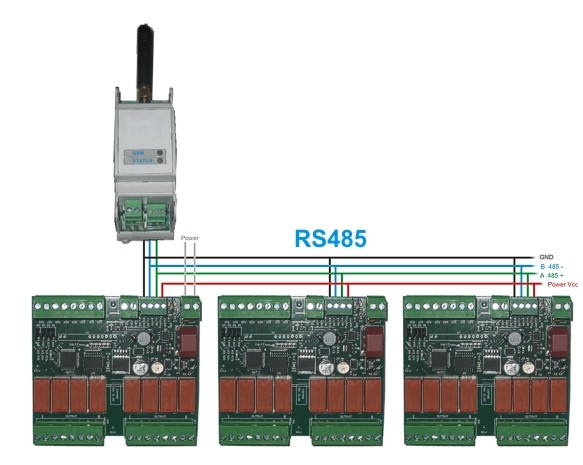

Assegnando differenti indirizzi è possibile collegare allo stesso bus RS485, fino a 32 EXP485.

Hardware e collegamenti elettrici

Per provare i vari script proposti in questo articolo è necessario disporre del seguente hardware:

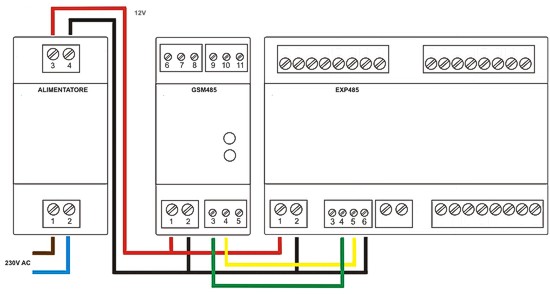

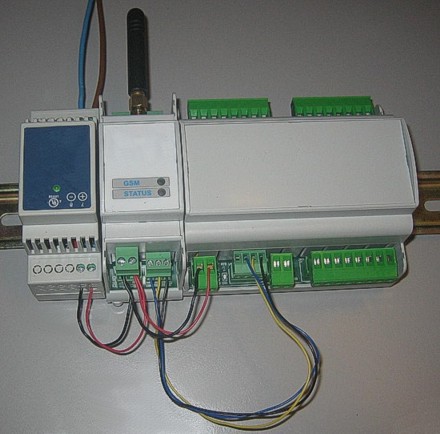

I collegamenti elettrici tra la GSM485 e la EXP485 vanno realizzati con quattro spezzoni di filo, due per l'alimentazione e due per il collegamento RS485, come da schema riportato di seguito.
La due schede vanno alimentate applicando sul morsetto "PWR IN" una tensione continua o alternata di 12 V.

Pilotare i rele

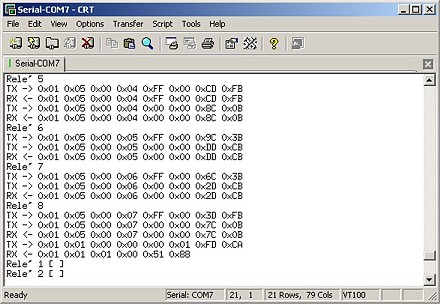

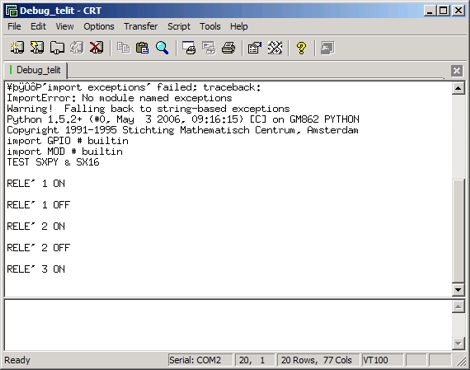

Lo script Python per Telit scaricabile di seguito permette ci controllare lo stato dei singoli relè e acquisire lo stato du tutte e 8 le uscite.

Sorgente: EXPGSM485out.py

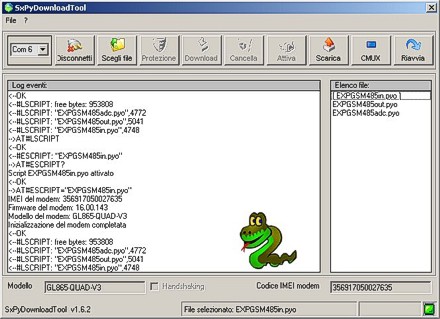

La documentazione su come caricare ed eseguire programmi Python sulla SXPY è disponibile nell'articolo : Guida all'utilizzo della SX-PY

Stato degli ingressi

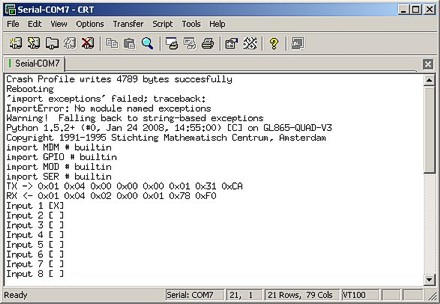

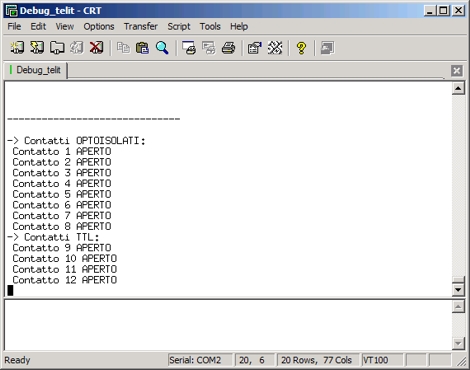

Lo script scritto in Python 1.5 scaricabile di seguito, consente di visualizzare lo stato delle otto linee di ingresso a contatto pulito presenti sulla EXP485.

Sorgente: EXPGSM485in.py

Acquisire tensioni dalla EXP485

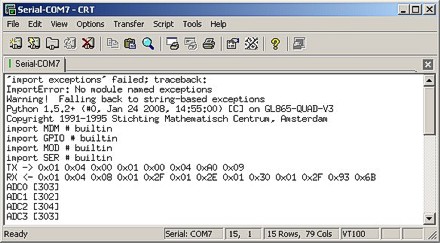

Il programma disponibile di seguito permette di aquisire in punti (risoluzione 10bit) la tensione (max 10V CC) applicabbile agli ingressi IN5/6/7/8 dopo aver aperto i ponticelli presenti sulla EXP485.

 L'interprete Python integrato nei modem Telit GM862 non è attualmente capace di gestire variabili di tipo long o float

Download

Download  Sorgente programmi demo: EXPGSM485_DEMO.zip
