PoE alimentazione e dati dal solo cavo di rete LANData di pubblicazione: 13-07-2011 | Versione Italiana  | (No English Version)
Parole chiave: - PoE - |
Iniettore e splitter Power over Ethernet per connettere e alimentare dispositivi utilizzando solamente un cavo di rete LAN
Grazie agli iniettori e splitter Power over Ethernet di Areas SX,
compatibili con lo standard IEEE802.3af,
è possibile connettere e alimentare dispositivi utilizzando solamente un cavo di rete LAN in formato Cat. 5 o superiore.
Grazie a questa tecnologia si semplifica l’installazione di periferiche e dispositivi, riducendo il numero di cavi necessari
e il tempo per la posa degli stessi.
La tecnologia Power over Ethernet è diventata oramai uno standard largamente usato per alimentare dispositivi come: videocamere IP, telefoni VOIP,
access point Wi-Fi e altri apparati vari.

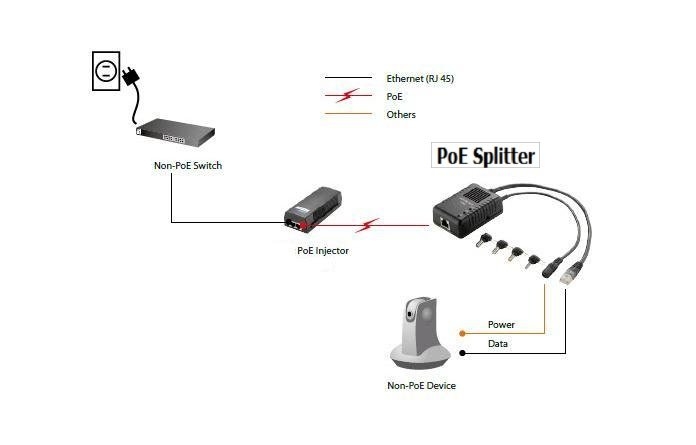

L'iniettore Power over Ethernet inserito in serie tra uno switch / hub e il dispositivo di rete da alimentare
conforme allo standard PoE IEEE802.3af,
permette di inserire corrente elettrica (48V CC), fino a 15W su di un comune cavo di rete sfruttando le due
coppie libere (RJ45 PIN 4,5,7,8), senza alterare o diminuire la velocità di trasmissione massima 100Mbps.

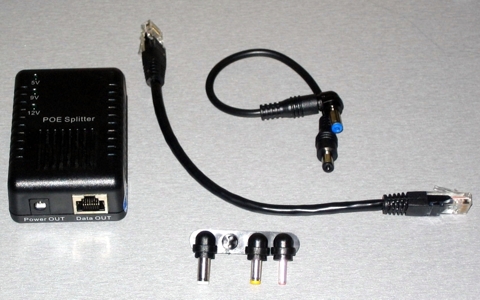

Lo splitter Power over Ethernet permette di prelevare da un cavo di rete già alimentato da un iniettore o da uno switch
PoE, la corrente necessaria ad alimentare dispositivi standard con un consumo massimo di 12W.
Tramite un selettore è possibile impostare tre differenti livelli di tensione in uscita: 5V, 9V e 12V
e prelevare rispettivamente 2000mA 1100mA e 1000mA. di corrente
Grazie ai quattro adattatori power jack di differenti misure, forniti in dotazione,
lo splitter Power over Ethernet è praticamente compatibile con tutti i dispositivi in commercio.
Caratteristiche tecniche

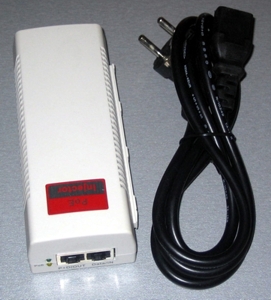

Principali caratteristiche tecniche dell'injector PoE
- Numero porte POE: 1
- Data Rate: 10/100Mbps
- Input Voltage: 100 ~ 240V AC 50 ~ 60HZ
- Corrente in ingresso: 0.8A@100 ~ 240V AC
- Output Voltage: 48V CC
- porte RJ-45 10/100: 1 x DATA IN, 1x DATA OUT + PoE
- Temperatura operativa: -10 ~ 45 °C
- Umidità operativa: 10 ~ 90% (Non condensante)
- Dimensioni: 146 (L) x 62 (W) x 40 (H) mm
- Peso: 350 g
- Certificazioni: CE, FCC
Principali caratteristiche tecniche dello splitter PoE
- Standard: 802.3af
- Data Rate: 10/100Mbps
- Input Power Voltage: DC48V/0.3A
- Output Power Voltage: 5V(2A),9V(1.1A),12V(1A)
- Linee alimentazione: RJ45 4/5(+) 7/8(-)
- Connettori: DC 2.1 5.5 9.5mm
- Temperatura operativa: -10 ~ 45 °C
- Umidità operativa: 10 ~ 90% (Non condensante)
- Dimensioni: 80 (L) x 55 (W) x 31 (H) mm
- Peso: 76 g
- Certificazioni: CE, FCC
Esempio di impiego

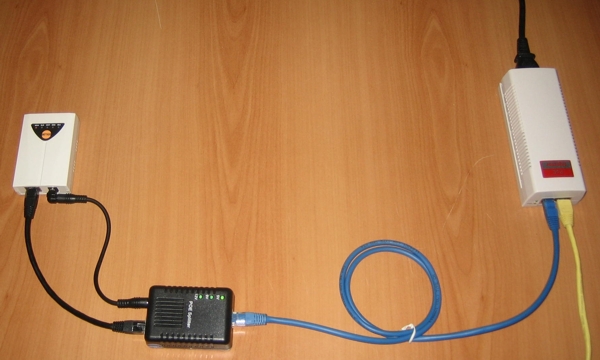

La soluzione di alimentatori PoE di Area SX può essere usata per alimentare tutti i convertitori
Seriale Ethernet della Sollae (ezTCP: convertitori da Seriale a Ethernet su cavo e Wi-Fi).
Per alimentare correttamente i convertitori Sollae è necessario impostare il selettore di tensione presente sullo
splitter la tensione di uscita a +5V.

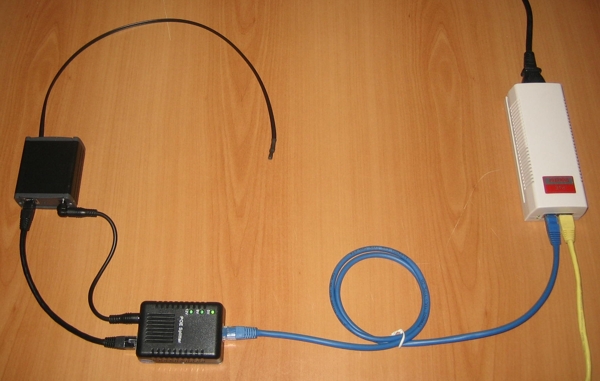

Altro possibile impiego dell'injector e dello splitter PoE è per alimentare i nodi uIGROD (IGROd SYSTEM il sistema di telerilevamento ambientale su macchina virtuale).
Anche per i nodi uIGROd è necessario impostare il selettore di tensione sullo splitter a +5V.
