Un semplice Web control con il SitePlayer

Data di pubblicazione: 23-02-2004 | Versione Italiana  | (No English Version)The English version of this article does not exists
Parole chiave: - SitePlayer -

Site Player: il web server da taschino

SitePlayer™, un modulo  Server Web Ethernet di ridottissime dimensioni, solo 2.5 centimetri quadrati.
Supporta i  protocolli: ARP, ICMP, DHCP, UDP, TCP/IP e HTTP, dispone di memoria flash (48K bytes) per le pagine Web e di un’interfaccia Ethernet 10BaseT.

Il modulo SitePlayer™ è ideale  per realizzare  semplici  applicazioni con frontend di  controllo composto da comuni pagine  WEB; quest’ultime, realizzabili con strumenti standard come Frontpage o Dreamweaver ecc.
Il SitePlayer può comunicare, con altri dispositivi esterni, attraverso: una porta seriale (TX – RX , 300 – 115,200 bps) e 8 porte di I/O.

Vediamo, in pratica, come realizzare un semplice webcontrol, un applicazione che permette di: accendere 2 led, verificare lo stato di 2 linee di input e controllare un DAC;  da una pagina web.

L’ unico hardware di cui abbiamo bisogno  per le nostre prove,  è il Development kit con relativo modulo SitePlayer.

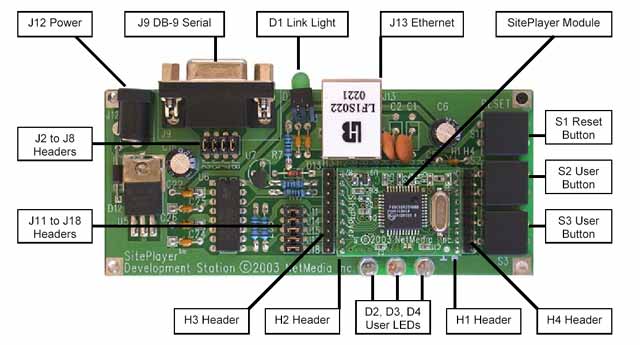

Come è possibile vedere dalla foto dallo schema elettrico, il Development kit, è una scheda in grado di ospitare un modulo SitePlayer, ed è dotata dell’elettronica necessaria per cominciare a sviluppare su questi moduli.
Dispone di:

  • una porta seriale,
  • una porta Ethernet,
  • 2 Led,
  • un termistore,
  • un’uscita PWM,
  • due pulsanti,
  • un tasto di reset,
  • due connettori direttamente collegati ai pin del modulo,
  • un blocco alimentazione filtrato e stabilizzato.

L’ambiente di sviluppo, che ci permette di caricare le pagine web e di settare il modulo, è scaricabile, gratuitamente, da sito ufficiale www.siteplayer.com.
Terminato il download del file siteplayer_complete_10xxxx.zip e decompresso possiamo installare il tool.
Al termine  dell’installazione abbiamo tutti gli strumenti per cominciare a sviluppare con i SitePlayer.

I soli collegamenti da effettuare, adoperando il Development kit, sono: l’alimentazione (almeno 12V 100mAh), e LAN.
Il modulo SitePlayer, ha impostato, per default l’indirizzo IP 192.168.1.250 se lo si vuole cambiare, si possono usare diverse strade: assegnarlo dinamicamente (se nella propria LAN è presente un DHCP server), oppure staticamente.

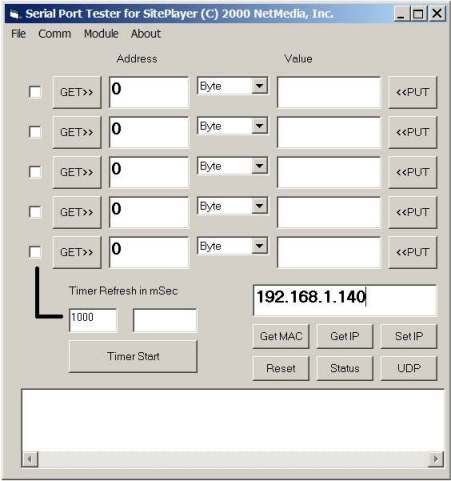

Per settare l’IP staticamente si può usare: un cavo seriale dritto e l’applicazione Serial Tester, applicazione  quest’ultima che fa parte del pacchetto dei tools per il SitePlayer; oppure un cavo Ethernet di tipo crossing.

Per il settaggio con collegamento seriale, è sufficiente collegare la porta R232 del develpment kit con quella di un PC, lanciare l’applicazione Serial Tester, inserire il nuovo indirizzo nell’apposita Label e ciccare sul tasto “Set IP”.

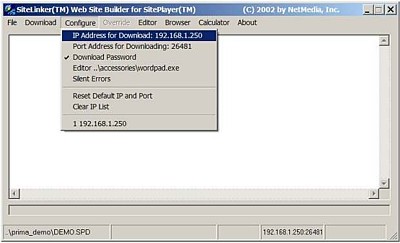

L’altra soluzione prevede il collegare del modulo SitePlayer ed il Pc di programmazione, sulla stessa LAN usando, per esempio, un  cavo crossing e riprogrammando il modulo con il tool SiteLinker.

Utilizzando il Tool SiteLinker , è anche possibile l’aggiornamento delle pagine web nella memoria del SitePlayer; il tutto utilizzando la sola connessione Ethernet, quindi ideale per aggiornamenti da remoto.



Passiamo ad analizzare i  tre file che vanno caricati sul modulo SitePlayer per realizzare le nostre interfacce WEB.
Il primo file, con estenzione .spd, serve per definire: le variabili (chiamate object) , la lista dei file che si voglio includere, i parametri iniziali del modulo come indirizzo IP, password, ecc.
Di seguito è riportato un esempio di file .SPD (DEMO.SPD) con i settagli dei parametri più importanti:

;$Devicename setta il nome o la descrizione del device
$Devicename "Pagina WEB demo. By DeSantiX.iT"
;se settato $DHCP on , il SitePlayer richiede un indirizzo IP dal  DHCP server
$DHCP on
;$DownloadPassword setta la password per il download delle pagine web
$DownloadPassword "test"
;$SitePassword setta la password per accedere alla pagina web
$SitePassword ""
;$InitialIP setta IP del SitePlayer nel caso in cui non venga trovato un DHCP server
$InitialIP "192.168.0.250"
;$PostIRQ se settato il SitePlayer genera un IRQ  alivello basso sul pin 11
$PostIRQ off
;$Sitefile setta path e nome del file binario che verrà creata
$Sitefile "C:\DATI\SVILUPPO\Sviluppo SitePlayer\prima_demo\demo.spb"
;$Sitepath setta la root path delle pagine web per questo progetto.
$Sitepath "C:\DATI\SVILUPPO\Sviluppo SitePlayer\prima_demo"
;$Include setta i nomi dei file da includere durante la creazione del file inario
$Include "C:\Programmi\SitePlayer\pcadef.inc"
$Include "C:\Programmi\SitePlayer\udpsend_def.inc"

Il secondo file con estensione .spi (SitePlayer Interface) è una specie di file CGI che contiene le operazioni  eseguite dal modulo SitePlayer al verificarsi di un particolare evento, come ad esempio un input da un form o il click su un link.
Esempio:

HTTP/1.0 302 Found
Location: /index.htm

Il terzo file è il file HTML che contiene l’impaginazione della nostra interfaccia WEB.
Essendo il SitePlayer una specie di server WEB, possiamo inserire nel file HTML con tutti  i tag che vogliamo e anche del codice  javascript.
Nel file  html d’esempio scaricabile in quest’articolo bisogna fare attenzione ai link

<a href="DEMO.SPI?io3=^io3~1"> Red Led = ^io3</a>
<a href="DEMO.SPI?io4=^io4~1">Green Led = ^io4</a>

^ion permette di leggere il valore di una linea del SitePlayer
^ion~1 schift di 1 il valore di ^ion
la Path DEMO.SPI?ion= permette d’inviare un valore da assegnare ad una linea del SitePlayer.
In pratica i valori vengono impostati effettuando dei POST o dei GET che abbiano per url il file .SPI da noi creato

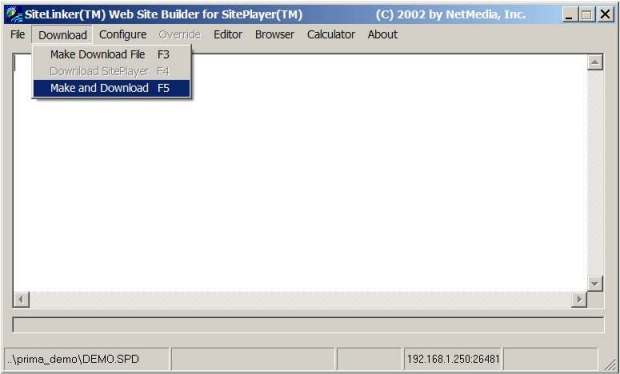

Una volta preparati i tre file possiamo compilarli ed uplodarli nella flash de modulo usando l’applicazione SiteLinker come segue:

  1. Aprire l’applicazione SiteLinker
  2. Ciccare su File
  3. Aprire il file, da noi preparato, con estenzione .SPD
  4. Ciccare su Download
  5. Ciccare la voce “Make and Download

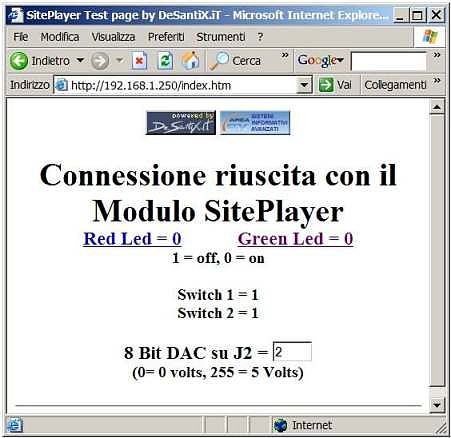

A questo punto, se non vengono visualizzati errori, il binario generato dalla compilazine, è stato caricato nel nostro SitePlayer e possiamo vedere il risultato chiamando con un browser (Es. Internet Explorer) l’indirizzo ip assegnato al modulo

Es http://192.168.1.250



Esempio:

Download dell'applicazione d'esempio vista in quest'articolo

Link Utili:

Sito ufficiale di SitePlayer
Sito ufficiale di NetMedia
Download dell'ambiente di sviluppo

Documentazione:

Tutta la documentazione per sviluppare sui SitePlayer
