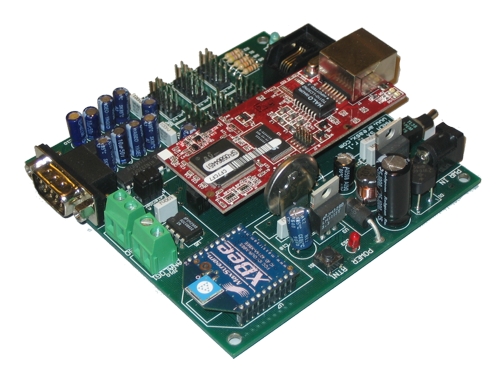

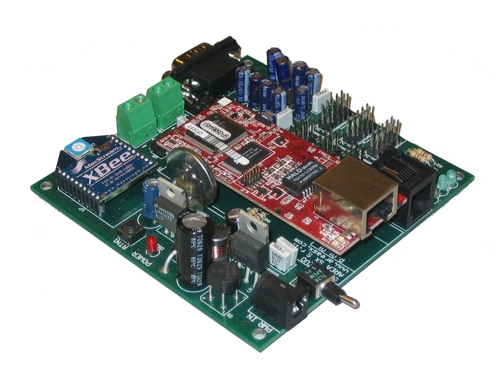

La scheda SX3000EVO racchiude in se molti aspetti: è scheda di sperimentazione, base di progetto, prodotto completo... Una scheda multiforme e versatile per l'RCM3700, il modulo con il miglior rapporto costo/prestazioni prodotto dalla Rabbit Semiconductor. Ampia dotazione hardware (tra cui spiccano due ingressi analogici
e il supporto per un radio modem Xbee della Maxstream ) e una ottima possibilità di espansione sono i punti di forza che caratterizzano questo hardware.
Le caratteristiche principali
La scheda SX3000EVO è stata progettata per essere di aiuto allo sviluppo basato su core module
RCM37xx dalla RabbitSemiconductor, fornendo una ampia dotazione hardware per chi ha necessità di sperimentare, per chi vuole realizzare progetti più complessi o per chi ha necessità di creare un prodotto completo.

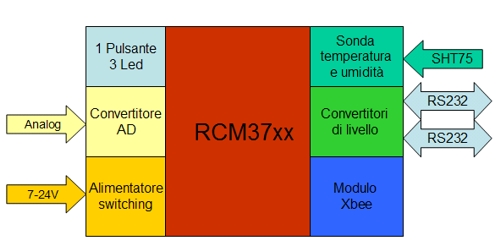

Di seguito è possibile vedere uno schema a blocchi della scheda:
Alimentazione a range esteso da 7 a 15V alternati o continui
Contrariamente a quanto accade normalmente per le schede di sviluppo, sempre molto spartane, la
SX3000EVO è stata curata in alcuni particolari fondamentali, che la rendono adatta ad essere inscatolata senza dover effettuare modifiche. In questo modo è possibile utilizzarla per la realizzazione di prodotti finiti:
Il connettore di alimentazione è adatto ad un alimentatore da parete di tipo commerciale
L'interruttore di alimentazione è realizzato, invece che con un ponticello di filo, con un elegante interruttore monopolare
Una delle porte seriali RS232 ha il connettore per il montaggio volante su pannello
Tutte le connessioni di interfaccia (RS232, porta Ethernet, porta RJ11 per , alimentazione, interruttore, ingressi analogici) sono poste a bordo scheda, in posizione adatta per poter essere pannellate
Le dimensioni sono standard (due terzi di Eurocard, 10x10 cm) per rendere semplice il reperirento un contenitore adatto
Dettagli hardware ed estensioni
Porte seriali RS232
Sulla scheda trovano posto due seriali RS232 configurabili in varie modalità.
La seriale denominata A è attestata su un connettore a 9 poli maschio. Nella configurazione di default sul connettore sono portati i segnali RX, TX, CD e DTR, con la possibilità di collegare, tramite ponticelli di settaggio, anche tutti i rimanenti segnali (tranne il Ring Indicator).
La seriale B è invece attestata su un connettore a vaschetta da 10 poli, per poter essere collegata, tramite un cavo piatto, su un connettore volante da pannello. Anche su questa seriale sono presenti i segnali TX, RX, CD e DTR.
Ingressi analogici
Gli ingressi analogici sono una caratteristica molto interessante di questa scheda, perchè nessuno dei core module con ethernet prodotti da Rabbit Semiconductor ha ingressi di questo tipo. Sulla scheda è presente un convertitore A/D ad approssimazioni successive da 8 bit, con due canali di ingresso attestati sui morsetti a vite JP9 e JP10; può essere configurato sia in modalità single ended che in modalità differenziale.
Nella prima modalità il segnale in tensione (tra 0 e 5V) presente su ciascuno dei due ingressi viene misurato rispetto alla massa del circuito; nella seconda modalità viene invece misurata la differenza in tensione tra i due ingressi.
Presa RJ11 per sensore termoigrometrico SHT75
La scheda dispone di uno speciale connettore di tipo RJ11 (uguale a quello usato
in telefonia) per ospitare la sonda per il rilevamento di temperatura ed
umidità SHT75 in versione cablata (Sensore termoigrometrico SHT75 cablato)
Supporto per modulo Xbee o XbeePRO
La SX3000EVO può ospitare un radio
modem in tecnologia ZigBee della Maxstream (Trasmissioni wireless con tecnologia ZigBee grazie ai moduli Xbee e XbeePRO). Il modulo, una volta alloggiato
nell'apposito connettore, risulta connesso ad una delle seriali del
microcontrollore e può essere controllato tramite i comandi AT documentati nel
datasheet disponibile nella sezione download di questo articolo.
Connettori di espansione
La scheda presenta, oltre alle funzionalità hardware descritte, anche 5 connettori di espansione da 5+5 poli ciascuno. Su questi connettori sono riportati tutti i segnali presenti sul core module RCM3700, per una totale libertà di utilizzo da parte del progettista. Ogni connettore di espansione ha anche una linea di alimentazione ed una linea di massa, per poter alimentare hardware esterni.
Altro hardware
Sulla scheda trovano posto anche un pulsante per usi generali, un led di segnalazione di presenza dell'alimentazione e tre led configurabili dall'utente.
