Data di pubblicazione: 25-06-2012 | Versione Italiana | (No English Version) Parole chiave: - Convertitori Seriali - EZL - WEB -

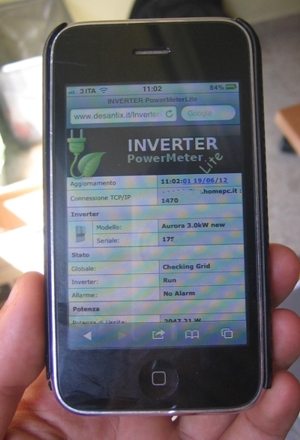

Il sistema che presentiamo permette di visualizzare i dati di produzione dell'inverter Aurora della PowerOne
da un cellulare su di una pagina WEB.
Il sistema descritto di seguito consente di visualizzare su WEB i principali dati di produzione dell'inverter Aurora
Power-One da 3KWh.
L'inverter, collegato in LAN/Internet tramite un convertitore Sollae CSE-H55, viene interrogato da uno script realizzato in PHP
ed ospitato a su un server WEB pubblico.

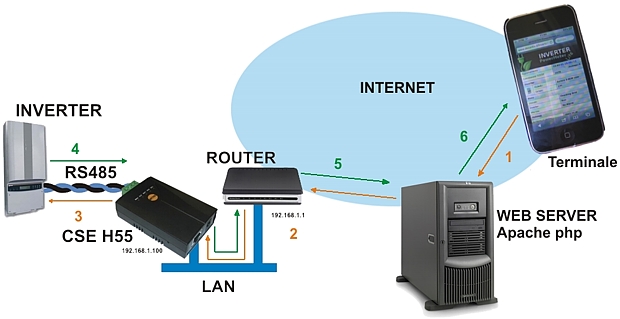

Il principio di funzionamento
L'inverter Aurora è collegato con il convertitore Sollae CSE-H55 tramite seriale RS485
(Collegare un inverter Aurora in LAN con convertitore Sollae).
Quest'ultimo ha la porta TCP/IP nattata su internet tramite un Router ADSL con ip pubblico.
Da un terminale (PC, smarphone o tablet) con accesso internet viene richiamata la pagina WEB in PHP, ospitato su un WEB server pubblico
(TOL, Aruba ecc),
che instaura una connessione verso l'IP pubblico dell'ADSL alla porta TCP/IP del CSE-H55.
A connessione instaurata lo script PHP invia i comandi per interrogare l'inverter e visualizza su WEB i dati di produzione.
In dettaglio:
1 - Un terminale (PC, smarphone o tablet) collegato ad internet, richiama
l'indirizzo:
http://[indirizio_spazio_web]/InverterPowerMeterLITE/?IP=[ip_adsl]&PORT=[porta_sollae]
dello script WEB ospitato in hosting/hausing su un web server Apache con interprete PHP.
(http://it.wikipedia.org/wiki/WAMP).
2 - Lo script PHP instaura una connessione TCP/IP verso l'IP pubblico del ROUTER/ADSL dove è nattata la porta TCP del convertitore
CSE-H55 o EZL70.
3 - Il convertitore Sollae inoltra i comandi generati dallo script PHP sulla seriale RS485 verso l'inverter.
4 - Le risposte dall'inverter vengono trasferite su LAN tramite il convertitore Sollae.
5 - Da LAN locale, i pacchetti di risposta, viengono ricevuti dallo script PHP.
6 - Lo script PHP dopo aver decodificato le risposte provenienti dall'inverter le
pubblica in formato HTML per essere visualizzato sul terminale.
Installazione degli script PHP
Come precedentemente accennato, per il corretto funzionamento dello script scritto in PHP
è necessario disporre di un
WEB server raggiungibile su internet e dotato interprete PHP 5.0 o superiore.
L'interprete PHP deve avere abilitata la
funzionalità allow url fopen nella configurazione.
Se non si vuole o non si può configurare in casa un proprio server web è possibile acquistare dello spazio web da
provider come: Aruba, Tol o altri.
L'installazione dell'applicazione WEB è estremamente semplice, e bisogna procedere come segue:
Scaricare, dalla sezione download, il pacchetto InverterPowerMeterLITE.zip.
Decomprimere il file .zip su di un computer.
Editare, con Notepad o simili, il file setup.php ed inserire: l'indirizzo IP pubblico della
propria ADSL e la porta TCP/IP nattata del convertitore Sollae.
per acceder ad un impianto differente senza dover modificare il file di configurazione.

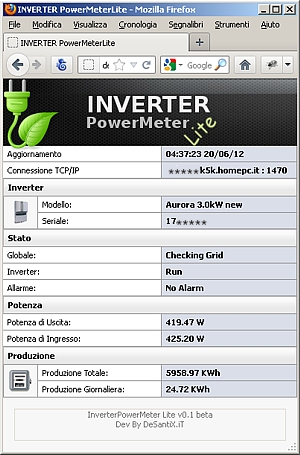

Se tutto funziona correttamente il browser visualizzerà la seguente pagina web.
