Il sistema di controllo WEB, SMS ed Email di Area SX ritorna in una nuova versione più compatta, più potente e con più funzionalità. fino a 40 ingressi, 22 uscite a rele, 5 sensori di temperatura ed umidità, batteria di backup con rilevazione della caduta di tensione in un compatto contenitore da barra DIN
Lista delle novità firmware
SMS Line Control è in continua evoluzione! Infatti, unitamente alle migliorie funzionali e prestazionali introdotte da Area SX, si aggiungono spesso anche funzioni richieste direttamente dai nostri clienti. In questa lista vengono riportate le principali migliorie introdotte dagli ultimi firmware
Versione firmware attuale: 5.15
Versione 5.15
- Inoltro dei messaggi SMS ricevuti da numerazioni 'brevi' ad un numero GSM predefinito
Versione 5.14
- Possibilità di utilizzare porte TCP diverse dalla 80 per l'apparato
- Configurabilità del template del satellite remoto in maniera indipendente dal master
Versione 5.10 e precedenti
- Possibilità di avere una notifica di termine allarme per tutte le segnalazioni
- Invio delle Email tramite protocollo SMTP Autenticato (SMTP AUTH)
- Gestione della attivazione impulsiva delle uscite
- Allarmi di temperatura al superamento in alto ed in basso
- Allarmi di umidità al superamento in alto ed in basso
 Gestione di 3 sonde di temperatura ed umidità remote via LAN
- Gestione di una estensione locale per incrementare il numero di ingressi ed uscite
- Gestione di un satellite via LAN per estendere il numero di ingressi ed uscite
- Configurabilità della retroilluminazione per il massimo risparmio energetico
- Visualizzazione Web del campo GSM
- Possibilità di attivare/disattivare l'invio allarmi tramite SMS
- Possibilità di inviare messaggi concatenati per comunicazioni che superino i 160 caratteri
DEMO LIVE!
Vuoi vedere il sistema in diretta?
All'indirizzo http://demo.areasx.com è possibile accedere direttamente al nostro sistema di test. Non occorre password per accedere alla configurazione del sistema, è sufficiente premere il pulsante di "Login".
Limitazioni della versione demo:
- Il sistema accetta un numero limitato di connessioni contemporanee; è quindi possibile che a tratti risulti non disponibile
- Per lo stesso motivo di cui sopra a volte l'aggiornamento dei parametri può fallire
- Il sistema non memorizzerà le eventuali impostazioni che verranno variate; possono essere comunque cambiati tutti i parametri senza limitazioni
- Il sistema non invia SMS ed Email di allarme
- Le uscite verranno fisicamente attivate sulla scheda presente in Area SX, ma data la contemporaneità di più utenti è possibile che non vediate la visualizzazione dello stato che voi avete impostato
NOTA: Il sistema Demo è presentato nella versione con un ingresso analogico e con le due estensioni (locale e via LAN). La versione standard dell'SMS Line Control comprende solamente 8 ingressi digitali: se si desidera la versione con un ingresso analogico o le versioni estese è necessario richiederle separatamente ad Area SX.

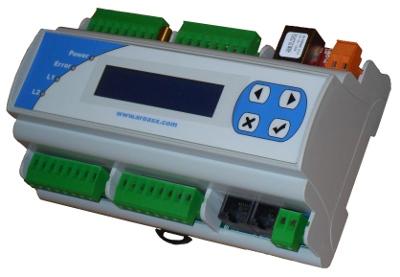

Panoramica del dispositivo
Più compatto della versione precedente (è ospitato in un contenitore con aggancio a barra DIN da 9 moduli), SMS Line Control presenta le stesse caratteristiche di potenza e semplicità che contraddistinguono la precedente versione, con in più molte novità di sicuro interesse.
Tra le principali nuove possibilità spicca certamente la presenze di una batteria di backup con circuito di ricarica che permette al dispositivo di funzionare per oltre 24 ore in assenza di alimentazione principale, consentendo così di ricevere segnalazioni di mancanza di tensione di rete e del suo ritorno.
Le altre nuove funzionalità spaziano dal sensore esterno di temperatura ed umidità alla possibilità di veicolare allarmi esterni ricevuti tramite seriale RS232, dalla presenza di un display LCD per la visualizzazione dei principali parametri di stato alla possibilità di configurare indipendentemente ogni ingresso come optoisolato o come contatto pulito.
Le caratteristiche principali del dispositivo sono riassunte qui di seguito:
- Alimentazione a range esteso 12-24V CC, 12-20V AC
- Ingresso per batteria di backup al piombo (non compresa)
- Circuito di ricarica per la batteria
- Rilevazione dello stato di carica
- Rilevazione della presenza di alimentazione di rete
- Modem GSM/GPRS quad band con antenna interna o esterna
- Interfaccia Ethernet 10Mbit
- Sensore di temperatura -40/+120°C (+/-0.5°C)
- Sensore di umidità relativa 0-100% (+/-2%)
- Seriale RS232 per l'instradamento di allarmi esterni
- 8 ingressi optoisolati o a contatto pulito configurabili singolarmente
- 8 uscite a rele 48V/2A
- Display LCD 16x2
- 4 led
- tastiera a membrana con 4 pulsanti
- Modalità di controllo diretto delle uscite dagli ingressi
Estensioni hardware all'SMS Line Control
SMS Line Control può essere esteso sia via LAN che localmente. Le estensioni comprendono:
- Fino a 3 sensori di temperatura ed umidità remoti collegati via LAN (Sonda Termoigrometrica via Ethernet inscatolata). I sensori, del tutto identici a quello montato a bordo scheda, vengono letti dall'SMS Line Control tramite un collegamento Ethernet ed i valori rilevati vengono riportati nel pannello principale di sorveglianza (descritto più avanti). Come per il sensore locale è possibile configurare un allarme SMS e/o Email al superamento di soglie prestabilite sia per la temperatura che per l'umidità.
- Una estensione locale per ingressi ed uscite che fornisce ulteriori 24 ingressi e 6 uscite a rele (SX16B - Scheda di espansione IN/OUT); gli ingressi e le uscite dell'estensione condividono le stesse possibilità di configurazione e controllo di quelli presenti sull'unità principale.
- Un satellite di estensione via LAN, comprendente 8 ingressi optoisolati, 8 uscite a rele, un sensore di temperatura e batteria di backup. Il satellite utilizza lo stesso hardware dell'unità centrale SMS Line Control, ma è privo del modem GSM. Fornisce quindi la stessa dotazione hardware, ma utilizza l'unità centrale per la visualizzazione del pannello di controllo e l'instradamento di tutti gli allarmi SMS ed Email, consentendo così di utilizzare una sola SIM card per l'intero sistema.
In totale è quindi possibile ottenere un sistema comprendente 40 ingressi (8 sul master, 24 sull'estensione locale, 8 sul satellite remoto), 22 uscite (8 sul master, 6 sull'estensione locale, 8 sul satellite remoto), 5 sensori di temperatura ed umidità (1 sul master, 1 sul satellite remoto e 3 collegati via LAN).
Tutto il sistema fa capo ad un unico pannello di sorveglianza (vedi nel seguito dell'articolo) e ad un unico modem GSM per una completa centralizzazione delle informazioni e degli allarmi.
Pannello di sorveglianza
Il pannello di sorveglianza dell'apparato è accessibile semplicemente tramite il proprio browser, digitando l'indirizzo IP assegnato al dipositivo stesso: la grafica è stata completamente ridisegnata per fornire quante più informazioni possibile in maniera intuitiva e semplice e comprende informazioni sia sul master sia su eventuali estensioni (locali e remote).
Sia il pannello di visualizzazione dello stato, sia il pannello di configurazione della macchina sono ospitati all'interno del firmware e sono quindi accessibili senza l'installazione di software aggiuntivo; in particolare, disponendo di un IP pubblico, è possibile accedere al sistema da qualsiasi computer connesso in rete..
Nella schermata vengono riportate tutte le informazioni rilevanti del dispositivo: lo stato degli ingressi con l'indicazione dell'abilitazione dell'allarme via SMS e della modalità di controllo diretto delle uscite (che vedremo più avanti), lo stato delle uscite con la possibilità di controllarle, la misura attuale della temperatura e dell'umidità per tutti i sensori configurati, la presenza della tensione di rete, lo stato del modem, il livello del campo GSM e lo stato di carica della batteria.
Il pannello viene aggiornato automaticamente ad intervalli prefissati o su richiesta.
Come accennato per ogni uscita è possibile attivare la modalità di controllo diretto. Questa modalità consente di far si che una uscita replichi esattamente lo stato di un ingresso: se quindi l'ingresso viene attivato sarà attiva anche l'uscita e viceversa; in questo modo è semplicissimo realizzare sistemi che possano essere operati anche tramite interruttori fisici oltre che via WEB o SMS.
Sempre dal pannello di sorveglianza è possibile accedere a quello di configurazione, tramite l'apposito pulsante.

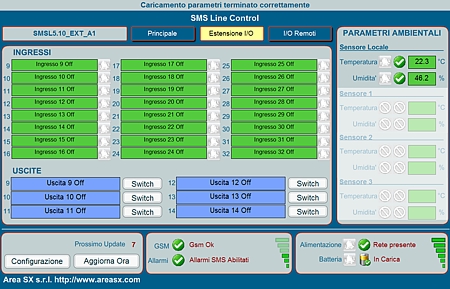

Pannello di sorveglianza dell'estensione locale
 Questa parte del pannello è disponibile solamente se si disponde dell'estensione locale
Il pannello dell'estensione locale è disponibile all'interno del pannello principale. E' sufficiente infatti selezionare il pulsante "Estensione I/O" per visualizzare lo stato dell'estensione:
Le informazioni principali sullo stato del master (alimentazione, modem GSM, sensori di temperatura ed umidità) rimangono comunque visualizzate per avere sempre a disposizione lo stato completo del sistema.

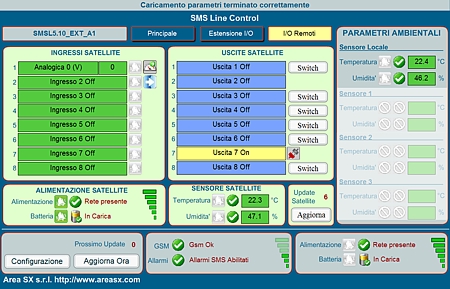

Pannello di sorveglianza del satellite remoto
Questa parte del pannello è disponibile solamente se si disponde dell'estensione remota via LAN
Anche il pannello dell'estensione remota via LAN è disponibile all'interno del pannello principale. E' sufficiente infatti selezionare il pulsante "I/O Remoti" per visualizzare lo stato dell'estensione:
Come per l'estensione locale anche in questo caso le informazioni principali sullo stato del master (alimentazione, modem GSM, sensori di temperatura ed umidità) rimangono comunque visualizzate per avere sempre a disposizione lo stato completo del sistema.
Configurazione del sistema
La configurazione del sistema è altrettanto intuitiva che il suo utilizzo.
Attraverso una serie di schermate grafiche è possibile impostare tutti i parametri relativi al funzionamento, fino ai più piccoli dettagli.

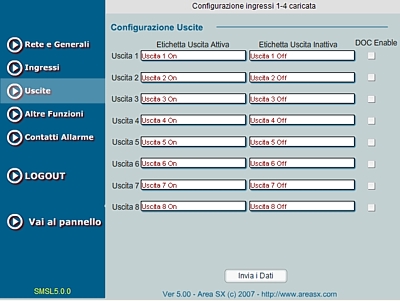

Qui di seguito è mostrata la schermata per la configurazione delle uscite:

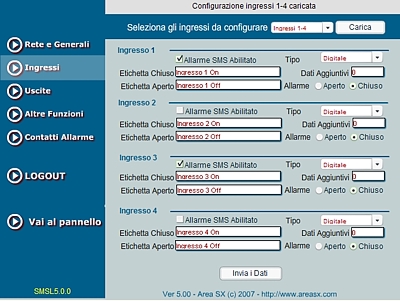

Configurabilità gli ingressi
Come nella precedente versione, anche in questa nuova veste con SMS Line Control è possibile per ogni ingresso configurare una azione differente. In particolare è possibile scegliere:
- Le etichette per lo stato attivo e lo stato inattivo dell'ingresso
- Il colore dell'etichetta per lo stato attivo ed inattivo
- Se l'ingresso debba o non debba inviare un allarme via SMS ed Email
- Se lo stato di allarme sia l'ingresso chiuso o l'ingresso aperto
- Se l'ingresso deve inviare un allarme:
- Nel momento in cui raggiunge lo stato di allarme (Digitale Puro)
- Nel momento in cui per N volte si è raggiunto lo stato di allarme (Modalità Pacchetto)
- Nel momento in cui si è raggiunto lo stato di allarme sopprimendo altri allarmi per i prossimi N secondi (Modalità Ritardato)
- Nel momento in cui si è raggiunto lo stato di allarme e tale stato è rimasto stabile per N secondi (Modalità Filtrato)
- Nel momento in cui si ha il fronte di transazione verso lo stato di allarme (Sul Fronte)
In questo modo è possibile collegare al sistema qualsiasi tipo di ingresso: impianti di allarme, sensori di presenza, impianti di condizionamento, ecc.
Come inoltre già detto ogni singolo ingresso può essere configurato sia come contatto pulito che come ingresso optoisolato, consentendo così la rilevazione contemporanea di segnali in tensione provenienti dalle fonti più diverse.
Per tutti gli allarmi è possibile attivare anche la notifica di termine allarme che ci consente di ricevere la segnalazione via SMS ed Email nel momento in cui l'ingresso che ha generato l'allarme rientra nei range di normalità.
Altre funzioni
Rele Termostatico

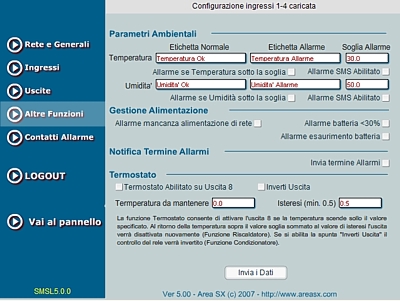

Una funzionalità molto interessante di SMS Line Control, attivabile dal pannello di configurazione, è la possibilità di utilizzare l'uscita numero 8 come rele termostatico.
In questa modalità l'uscita numero 8 viene controllata direttamente dal sistema in base alla temperatura rilevata. E' possibile quindi inserire una temperatura da mantenere, una isteresi di mantenimento ed una delle due funzionalità disponibili: la funzione Riscaldatore o la funzione Condizionatore.
Nel primo caso l'uscita verrà attivata se la temperatura scende sotto il valore prefissato e verrà rilasciata al raggiungimento della temperatura stessa; nel scondo caso il comportamento sarà speculare, attivando l'uscita al di sopra della soglia impostata. In questo modo collegando un riscaldatore o un condizionatore all'apparato sarà possibile ottenere il mantenimento della temperatura ambiente.
Rele di segnalazione mancanza rete
Sempre dal pannello di configurazione è possibile attivare la possibilità di utilizzare l'uscita numero 7 per la segnalazione della mancanza dell'alimentazione di rete.
Il rele può essere configurato per aprirsi o per chiudersi qualndo viene rilevata la caduta dell'alimentazione principale. in questo modo è possibile "passare" la segnalazione anche ad apparati esterni.
Operabilità via SMS
L'SMS Line Control consente anche di interagire con il sistema controllato via SMS. In particolare è possibile richiedere l'invio dello stato di funzionamento attuale (temperatura, umidità presenza rete, stato delle uscite), di attivare o disattivare i rele di uscita, di sospendere l'invio dei messaggi di allarme.
Ulteriori funzionalità possono essere rese disponibili su richiesta.
Tutti gli SMS di controllo devono ovviamente contenere la password del dispositivo in modo da garantire la sicurezza operativa.
Instradamento di allarmi esterni via RS232 ed HTTP/POST
Una ulteriore interessante funzionalità del sistema è quella di poter veicolare allarmi via SMS provenienti da apparecchiature esterne. Questa possibilità è implementata sia attraverso l'interfaccia RS232 sia attraverso l'interfaccia Ethernet.
Nel primo caso, la seriale RS232, viene utilizzato un semplicissimo protocollo ASCII che permette di specificare il destinatario del messaggio ed il testo del messaggio stesso. Nel secondo caso, l'interfaccia Ethernet, la comunicazione avviene tramite chiamate HTTP POST che possono essere generate praticamente da tutti i linguaggi di programmazione e scripting esistenti.
In questo modo si ha la possibilità di abilitare l'allarmistica via SMS anche per apparati o software che nativamente non la prevedono, realizzando ambienti di controllo integrati con un solo apparato di trasmissione.
Estensione con ingresso analogico
Su richiesta è possibile avere un firmware esteso per l'apparato in grado di monitorare un ingresso analogico al posto dell'ingresso digitale numero 1.

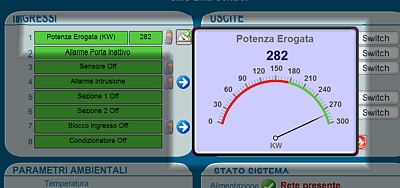

Qui di seguito è mostrata una immagine del pannello con il monitoraggio dell'ingresso analogico attivato:
In questo caso all'ingresso numero 1 viene portato un segnale analogico compreso tra 0 e 5V; questo segnale sarà campionato dal dispositivo con una risoluzione di 8 bit e sarà visualizzato secondo la scala scelta dall'utente nel pannello di configurazione.
L'ingresso potrà inoltre generare un allarme (sia via SMS che Email) che, dipendentemente dalla configurazione scelta, potrà scattare quando il valore superi una soglia stabilita o quando si porti sotto tale soglia.
Nella demo online è possibile vedere la versione firmware comprendente l'ingresso analogico.
L'estensione per il monitoraggio di un ingresso analogico non è disponibile nella versione standard di SMS Line Control e va richiesta separatamente ad Area SX. Download
 Manuale SMS Line Control versione 5.15
Manuale Estensione Locale SMS Line Control versione 5.10
Manuale Satellite Remoto SMS Line Control versione 5.10
Manuale dell'estensione analogica A1 versione 5.10
