EZL-200F e EZL-200L convertitori seriali <-> Ethernet
Data di pubblicazione: 20-03-2006 |  Prodotto Descrizione di un prodotto  |  | Versione Italiana  | English Version
Parole chiave: - Convertitori Seriali - Networking - Sollae -

Convertitori Ethernet <--> Seriale

EZL-200F e EZL-200L

L'EZL-200F è un convertitore seriale completo di case, per la trasmissione di dati su Ethernet e l'EZL-200L è la sua versione Lite ma con analoghe caratteristiche di base

  • EZL-200F - consente una veloce connessione di dispositivi seriali, non solo RS-232 ma anche 485 e 422, ad una rete 10/100Base-T Ethernet
  • EZL-200L - la versione Lite supporta solo seriale RS-232 e rete Ethernet 10Base-T

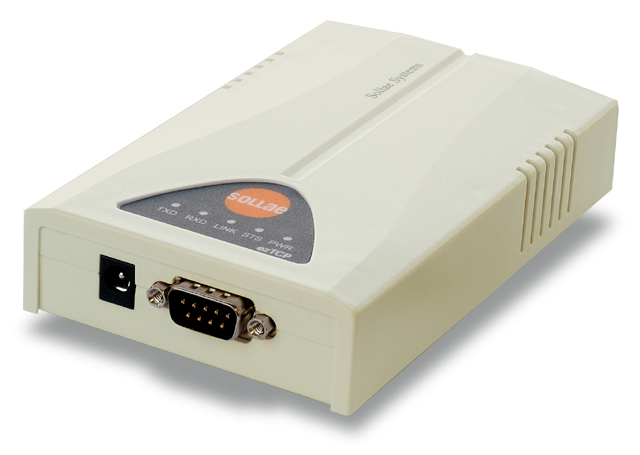

Modulo EZL - 200
Modulo EZL-200 (ingrandisci)

Applicazioni

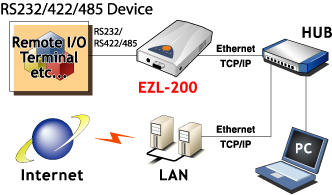

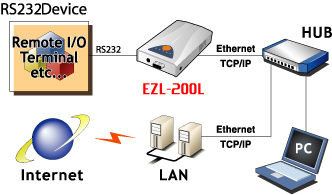

Come si può vedere dalle figure seguenti, il convertitore EZL-200F è connesso ai vostri dispositivi per realizzare una trasmissione seriale RS232/422/485. Lo schema è solo leggermente differente se si usa il modulo EZL-200L, dal momento che può essere connesso solo a dispositivi seriali RS232.
All'altro capo della trasmissione sono rappresentati altri dispositivi di rete o Hub, Switch e Router che rendono la porta seriale accessibile su Ethernet e quindi accessibile da una macchina connessa in rete locale o Internet.




  • Comunicazione remota tra diversi sensori (ad es. termometri elettronici) e applicazioni su PC
  • Controllo remoto di sistemi (ad es. sistemi elettromedicali in aree sanitarie)
  • Trasmissione di dati da proiettare su display (ad es. segnalazioni per il traffico)
  • Raccolta dati remota da sistemi di misura e regolazione
  • Realizzazione di reti aziendali con connessione a LAN e Internet
  • Sistemi di sicurezza
  • Controllo remoto di apparati industriali
  • Comunicazione con apparati di misura (ad es. multimetri, oscilloscopi, ecc.) su rete Ethernet

Caratteristiche dell'EZL-200F e EZL-200L

Il modulo EZL-200 è un convertitore boxato da seriale ad ethernet e consente la comunicazione basata su TCP/IP, la pila protocollare utilizzata da Internet, semplicemente connettendo i cavi. Il dispositivo invia i dati dalla porta seriale alla rete etehrnet, dopo averli processati ed adattati al protocollo TCP/IP, e viceversa.

EZL-200, supporta anche il protocollo UDP/IP, la connessione alla rete è del tipo standard Ethernet (con normali cavi UTP), offre le funzionalità dei protocolli DHCP e PPPoE così che esso può utilizzarsi su normali reti locali e anche su reti xDSL. EZL200 richiede solo un alimentatore esterno da 5V DC.

La configurazione è possibile o con una console in Telnet su rete, o via porta seriale (sia con console che con comandi AT estesi) o, in maniera particolarmente semplice ed immediata, con l'interfaccia software (per ambiente Windows).

Dettagli

  • Rete Ethernet
    • EZL-200F interfaccia 10/100Base - T auto sensing
    • EZL-200L interfaccia 10Base - T
  • Protocolli supportati: TCP, UDP, IP, ICMP, ARP, DHCP, TELNET, PPPoE
  • Quattro modalità di funzionamento
    • TCP/IP (TCP Client o TCP Server)
    • TCP/IP (Client e Server, gestione con comandi AT sulla porta seriale
    • UDP/IP
  • Solo per EZL-200F: supporto alla multiconnessione (fino a 8) se usato in modalità TCP server
  • Solo per EZL-200F: supporto per il protocollo di comunicazione SSL 3.0
  • Connettore D-SUB maschio a 9-pin per la porta seriale:
    • RS232 - 7 o 8 bit di dati, Parità Pari/Dispari/Nessuna, Bit per secondo 1.2 .. 115.2 Kb - full duplex, Controllo di flusso CTS/RTS, (DTR/DSR cortocircuitati sulla scheda)
    • Solo per EZL-300S RS422 - Full duplex RX+ RX- TX+ TX-, Bit per secondo 1.2 .. 115.2 Kb
    • Solo per EZL-300S RS485 - TX+ TX-, Bit per secondo 1.2 .. 115.2 Kb
  • Connettore coassiale per l'alimantazione a 5V DC
  • Altre caratteristiche: LED di segnalazione dello stato di funzionamento e della trasmissione
  • Semplice ed intuitivo software di configurazione per ambiente Windows via Ethernet
  • Configurazione con comandi AT estesi su porta seriale
  • Solo per EZL-200F: TELNET console
  • Peso e dimensioni: 140g, 136x83x29mm (A x L x P )

Differenze

L'EZL-200F è equipaggiato con un processore MLN7400(ARM7 core) con 256K di memoria ROM e 2M di SDRAM, MIC Realtime Operating System. L'EZL-200L è equipaggiato con un processore ATmega64L con 64KB di memoria ROM e 4KB di RAM.

A causa di tali differenze hardware, solo l'EZL-300S supporta: la gestione remota via Telnet, multiconnessione TCP, protocollo SSL 3.0, seriale RS422/485.

Download documentazione

Solo per la versione EZL-200F:

Download software di supporto (per ambiente Windows)

  • ezConfig software ezConfig - software per la configurazione di tutti i parametri (rete e porta seriale) del dispositivo da PC via LAN ezcfg_40f_EN.zip (495KB)
    Nota: il file zip contiene anche un manuale di utilizzo del software


  • hotflash software hotflash - per aggiornare il firmware via Ethernet hotflash15b.zip (103KB)


  • wflash software wflash - per aggiornare il firmware via seriale (solo per la versione EZL200-F) wflash21.zip (69KB)


  • ez Virtual Serial Port software Virtual Serial Port per Windows - crea sul PC porte seriali virtuali che possono essere utilizzate da altri progarmmi come normali intrefacce RS232 anche se il trasferimento dati avviene in realtà su TCP/IP via Ethernet ezVSP21g_EN.zip (3.5MB)
    Nota: Il programma è solo per Windows 2000/XP - il file zip contiene anche un manuale di utilizzo del software

Note generali

L'istallazione dell'ezVSP (Virtual Serial Port) è condizionata dal possesso di almeno un dispositivo Sollae. Infatti nel corso dell'istallazione stessa, è necessario inserire il Mac Adderss del dispositivo e una Key che è ottenuta effettuando una registrazione sul sito web ufficiale Sollae http://www.eztcp.com

La connessione tra la porta seriale del dispositivo e quella usata dalle vostre applicazioni, deve essere realizzata con il cosiddetto cavo "null modem" (o cavo seriale incrociato). Questo significa il collegamento dei pin RxD - TxD e RTS - CTS ai due capi del cavo.

Vecchie versioni

Il convertitori EZL-200F ed EZL-200L sono l'evoluzione del precedente EZL-200A: EZL-200A e EZL-200F Convertitori Ethernet <--> Seriale

Questo modello sarà disponibile ancora fino a giugno e solo per lotti.
