EZL-400S convertitore a 4 porte seriali e interfaccia Ethernet cablata e WiFi
Data di pubblicazione: 04-10-2005 |  Prodotto Descrizione di un prodotto  |  | Versione Italiana  | English Version
Parole chiave: - Convertitori Seriali - Sollae - Wi-Fi -

Convertitori Wi-Fi/Ethernet <--> Multi Seriale

EZL-400S

L'EZL-400S è un convertitore multi seriale RS232 per la trasmissione di dati su Ethernet sia su cavo che Wi-Fi 802.11b

  • EZL-400S - converte fino a quattro linee seriali RS232 su Ethernet sia cablata che che wireless. Infatti supporta sia il tardizionale connettore RJ45 sia l'interfaccia Wi-Fi con uno slot PCMCIA card opzionale. I due tipi di comunicazione supportati sono sia tramite un Acces Point (Infrastructure) che con un altro dispositivo Wi-Fi (Ad-hoc mode)

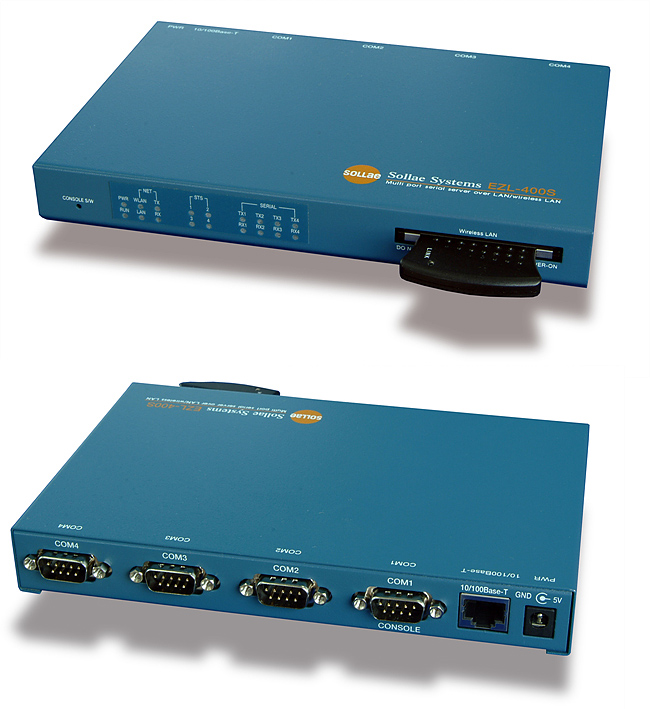

EZL-400S module
Il modulo EZL-400S
(ingrandisci)

Applicazioni

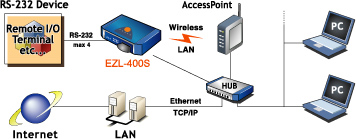

Come si può vedere nella figura accanto, il convertitore EZL-400S viene connesso fino a quattro dispositivi che comunicano con trasmissione seriale RS232.

All'altro estremo della comunicazione si possono trovare sia altri dispositivi Wi-Fi, (nella cosiddetta modalità Ad-hoc) oppure un Access Point (nella cosiddetta modalità Infrastructure), come anche altri dispositivi di rete, quali Hub, Switch e Router che rendono quindi le porti seriali accessibili sia su rete locale che su Internet da qualsiasi PC.
Applicazioni con EZL-400S

  • Comunicazione remota sia su cavo che senza fili tra diversi sensori (ad es. termometri elettronici) e applicazioni su PC
  • Controllo remoto di sistemi (ad es. sistemi elettromedicali in aree sanitarie)
  • Trasmissione di dati da proiettare su display (ad es. segnalazioni per il traffico)
  • Raccolta dati remota da sistemi di misura e regolazione tramite notebook o PDA
  • Realizzazione con o senza fili di reti aziendali con connessione a LAN e Internet
  • Sistemi di sicurezza
  • Controllo remoto di apparati mobili
  • Comunicazione con o senza fili con apparati di misura (ad es. multimetri, oscilloscopi, ecc.) ed altri dispositivi portabili

Caratteristiche dell'EZL-400S

Il modulo EZL-400S è un convertitore da quattro porte seriali RS232 completamente indipendenti a rete Ethernet, sia con iterfaccia su cavo che Wi-Fi standard (Wireless LAN IEEE802.11b nel range di frequenze 2.4 - 2.4835 GHz), in grado di supportare i protocolli TCP/IP e UDP/IP. Ciascuna porta seriale è identificabile su rete sia con un proprio indirizzo IP oppure tutte con lo stesso indirizzo IP e porte differenti.

Dettagli

  • Processore MLN7400(ARM7 core) - Memory ROM-256K, SDRAM-2M - OS MIC Realtime Operating System
  • Rete Ethernet
    • interfaccia Wi-Fi Ethernet (Wi-Fi IEEE 802.11b ) - slot per una Wi-Fi PCMCIA card da 3.3V (card opzionale)
    • interfaccia 10/100Base - T auto sensing
  • Protocolli supportati: TCP-UDP/IP, ICMP, ARP, DHCP, PPPoE, Telnet, WEP
  • Sicurezza: codifica WEP 64/128bit, SSID, selezione del numero del canale, accesso alla configurazione protetto da password
  • Protocollo di comunicazione SSL 3.0
  • Quattro modalità differenti di funzionamento
    • TCP/IP (TCP Client o TCP Server)
    • TCP/IP (Client e Server, gestione con comandi AT sulla porta seriale
    • UDP/IP
  • Connettore D-SUB maschio a 9-pin per la porta seriale: RS232 - 5/6/7 o 8 bit di dati, Parità Pari/Dispari/Nessuna, 1/2 Stop bit, Bit per secondo 1.2 .. 115.2 Kb - full duplex, Controllo di flusso CTS/RTS
  • Connettore coassiale per l'alimantazione a 5V DC, un regolatore di tensione a 3.3V è integrato nel dispositivo
  • Altre caratteristiche: LED di segnalazione dello stato di funzionamento e della trasmissione
  • Semplice ed intuitivo software di configurazione per ambiente Windows via Wi-Fi-Ethernet
  • Configurazione con comandi AT estesi su porta seriale, TELNET console
  • Peso e dimensioni: 540g, 190x126x26mm (A x L x P ) - Senza WLAN card

Download documentazione

Download software di supporto (per ambiente Windows)

  • ezConfig_MP software ezConfig_MP - software per la configurazione di tutti i parametri (Wi-Fi, Ethernet, porte seriali) del dispositivo da PC via Wi-Fi LAN ezcfgmp.zip (89KB)


  • ez Virtual Serial Port software Virtual Serial Port per Windows - crea sul PC porte seriali virtuali che possono essere utilizzate da altri progarmmi come normali intrefacce RS232 anche se il trasferimento dati avviene in realtà su TCP/IP via Ethernet ezVSP21g_EN.zip (3.5MB)
    Nota: Il programma è solo per Windows 2000/XP - il file zip contiene anche un manuale di utilizzo del software

Note generali

L'istallazione dell'ezVSP (Virtual Serial Port) è condizionata dal possesso di almeno un dispositivo Sollae. Infatti nel corso dell'istallazione stessa, è necessario inserire il Mac Adderss del dispositivo e una Key che è ottenuta effettuando una registrazione sul sito web ufficiale Sollae http://www.eztcp.com

La connessione tra la porta seriale del dispositivo e quella usata dalle vostre applicazioni, deve essere realizzata con il cosiddetto cavo "null modem" (o cavo seriale incrociato). Questo significa il collegamento dei pin RxD - TxD e RTS - CTS ai due capi del cavo.
