Convertitori PPP/TCP/IP <--> Seriale
Data di pubblicazione: 23-09-2005 |  Prodotto Descrizione di un prodotto  |  | Versione Italiana  | English Version
Parole chiave: - Convertitori Seriali - Sollae -

Convertitori PPP/TCP/IP <--> Seriale

EZP-200, EZP-200LV e EZP-250

L'EZP-200 e l'EZP-250 sono convertitori seriale embedded (livelli TTL) per la trasmissione sullo stack TCP/IP/PPP

  • EZP-200 - Modulo embedded per la conversione del segnale seriale TTL su stack TCP/IP/PPP

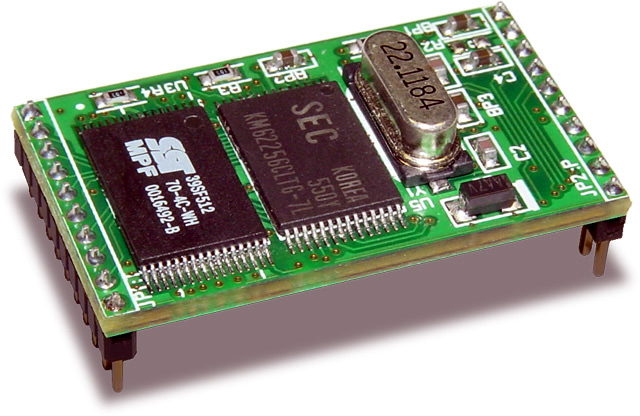

Modulo EZP-200 e EZP-200LV
Modulo EZP-200 (ingrandisci)
  • Scheda EZP-200evb - Development kit con il modulo EZP-200 a bordo, 2 porte seriali RS-232, sezione di alimentazione

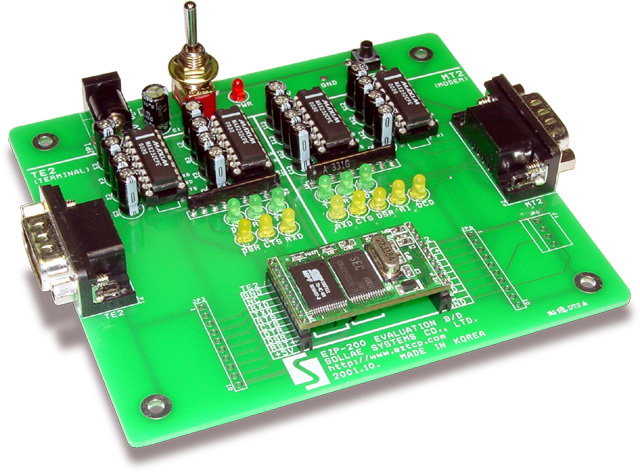

Modulo EZP-200evb
Scheda EZP-200evb (ingrandisci)
  • EZP-250 - Modulo embedded per la conversione del segnale seriale TTL su stack TCP/IP/PPP

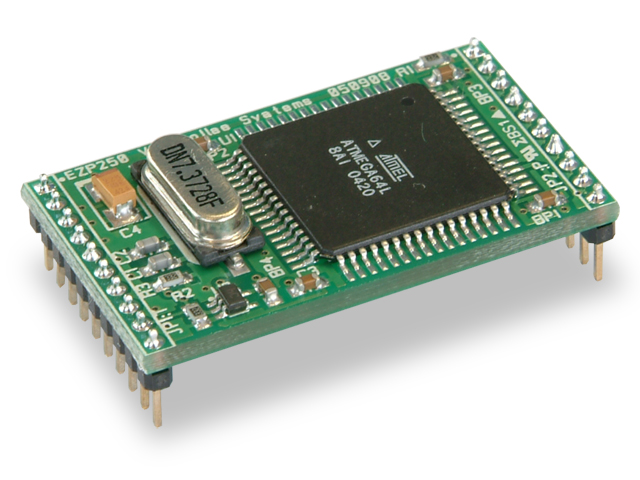

Modulo EZP-250
Modulo EZP-250 (ingrandisci)

Applicazioni

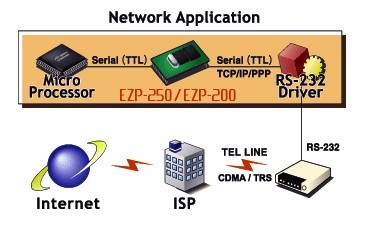

Come si può vedere dalla figura accanto, entrambi i moduli EZL-200 ed EZL-250 sono connessi ai vostri dispositivi per realizzare una trasmissione seriale TTL.

All'altra porta del modulo è connesso un modem (linea fissa, GSM, CDMA) che, tramite un ISP, rende la porta seriale del vostri dispositivi accessibile su Internet.

  • Comunicazione remota tra diversi sensori (ad es. termometri elettronici) e applicazioni su rete
  • Controllo remoto di sistemi (ad es. sistemi elettromedicali in aree sanitarie)
  • Trasmissione di dati in assenza di copertura di rete ethernet
  • Raccolta dati remota da sistemi di misura e regolazione
  • Sistemi di sicurezza
  • Controllo remoto di apparati industriali
  • Comunicazione con apparati di misura (ad es. multimetri, oscilloscopi, ecc.) in rete

I moduli EZP-200 ed EZP-250

L'EZP-200 e l'EZP-250 sono convertitori del flusso seriale a livello TTL, in un flusso dati sullo stack TCP-UDP/IP/PPP attraverso un modem GSM/GPRS o un tradizionale modem su linea analogica fissa. Questo significa che semplici dispositivi a microcontollore con porta seriale ma privi dello stack TCP-UDP/IP, possono accedere ad Internet attraverso un tradizionale modem e un ISP grazie all'interfaccia supportata dai moduli.

Caratteristiche EZP-200

  • Processore ATMEL 8051, Memoria ROM 64K RAM 32K
  • Protocolli supportati: TCP-UDP, IP, PPP, Telnet
  • Autenticazione PAP
  • Due porte seriali UART/TLL fino a 230.4Kbps, full duplex
  • Alimentazione: a 5V DC e 17mA a riposo, per la versione LV 3.3V DC e 9mA a riposo
  • Configurazione con comandi AT estesi su porta seriale
  • Peso e dimensioni: 10g, 34x20x9mm (A x L x P )

Caratteristiche EZP-250

  • Processore ATmega64L, Memoria ROM 64K RAM 4K
  • Protocolli supportati: TCP-UDP, IP, PPP, Telnet
  • Autenticazione PAP
  • Due porte seriali UART/TLL fino a 230.4Kbps, full duplex
  • Alimentazione: 2.7V ~ 5.5V DC, 4mA a riposo a 3.3V, 15mA a riposo a 5V
  • Configurazione con comandi AT estesi su porta seriale
  • Peso e dimensioni: 10g, 34x20x9mm (A x L x P )

Evaluation board per EZP-200

Questa scheda è sostanzialmente un development kit per il modulo EZP-200 che viene montato a bordo. Questa soluzione consente l'immediata configurazione e test del modulo EZP-200 prima della sua istallazione su specifici dispositivi. Sulla board ci sono anche fori di fissaggio in modo che anche l'intero kit possa essere meccanicamente integrato sui vostri dispositivi.
Attenzione: a causa dell'alimentazione a 5V senza ulteriore regolazione di tensione, questa evaluation board non può essere utilizzata per il modulo EZP-200LV.

Caratteristiche

  • Slot per il modulo EZP-200
  • Due connettori RS-232 D-SUB maschio a 9-pin con LED di stato e trasmissione
  • Connettore coassiale per l'alimantazione a 5V DC con interruttore
  • Peso e dimensioni: 110g, 100 x 100 21 mm (A x L x P )
  • Altre caratteristiche: pulsante di reset, LED di segnalazione

Download documentazione

Download software di supporto (per ambiente Windows)

  • pflash software pflash - utility di aggiornamento firmware via seriale per i soli dispositivi EZP-200 pflash21a.zip (68KB)


Note generali

La connessione tra la porta seriale del dispositivo e quella usata dalle vostre applicazioni, deve essere realizzata con il cosiddetto cavo "null modem" (o cavo seriale incrociato). Questo significa il collegamento dei pin RxD - TxD e RTS - CTS ai due capi del cavo.


Segnala questo articolo:

Delicious



Parole chiave: - Convertitori Seriali - Sollae -

Data di pubblicazione: 23-09-2005Hits: 34688
I marchi citati sono proprietà dei titolari dei relativi diritti. Le caratteristiche tecniche e i prezzi riportati sono indicativi e soggetti a variazioni senza preavviso. Le foto non hanno valore contrattuale. Nonostante accurate verifiche, il presente documento può contenere prezzi o specifiche errati. Area SX si scusa in anticipo e si impegna ad evitare tali imprecisioni.

 Area SX store
In questa sezione puoi ordinare direttamente i prodotti descritti in questo articolo
Tutti i prezzi indicati sono espressi in Euro con IVA e spese di trasporto escluse. I prezzi si riferiscono al singolo pezzo
DescrizioneCodicePrezzo
Per maggiori informazioniModulo Ethernet EZL 50
EZL-50 è il microprocessore low-cost progettato per per aiutarti nell'aggiungere connettività Ethernet ai tuoi prodotti esistenti
Caratteristiche tecniche
  • Tipo : ezTCP/LAN
  • Processore : AVR
  • Memoria : ROM[64K], RAM[32K]
  • Seriale : UART/TTL(upto 230.4Kbps, full duplex), RTS/CTS, XON/XOFF, Parity, TXDE(RS485)
  • LAN : 10Base-T Ethernet
  • Protocolli : TCP/UDP/IP/ICMP, ARP, DHCP, PPPoE, TELNET, Multicast
  • Configurazione : ARP, ezConfig, DHCP, PPPoE
  • Firmware Download :TFTP via Ethernet
  • Dimensioni : 50 x 32 mm


Prodotto compliant RoHs
EZL50
Chiamare lo 06.99.33.02.57 per informazioni e prezzo del prodotto

Questo prodotto richiede un contatto diretto

Chiamare lo (+39)06.99.33.02.57 oppure inviare una email ad info@areasx.com per ulteriori informazioni
Per maggiori informazioniPer maggiori informazioni

Per maggiori informazioniEZL60L Convertitore Seriale Ethernet OEM
EZL 60L è la versione OEM (non inscatolata) di EZL200.
Ospita porta seriale, interfaccia ethernet e circuito di alimentazione, tutto ciò che occorre per essere integrato nel vostro progetto.
Di ridotte dimensioni è facilmente integrabile nel vostro hardware per instradare il vostro protocollo seriale sulla rete ethernet


Prodotto compliant RoHs
EZL60L
Chiamare lo 06.99.33.02.57 per informazioni e prezzo del prodotto

Questo prodotto richiede un contatto diretto

Chiamare lo (+39)06.99.33.02.57 oppure inviare una email ad info@areasx.com per ulteriori informazioni
Per maggiori informazioniPer maggiori informazioni

Per maggiori informazioniEZL 400S Convertitore Multiseriale Ethernet
Convertitore Multiseriale - Ethernet

interfaccia ethernet 10/100 connettore RJ45
4 porte seriali (9pin D-SUB) completamente indipendenti
Protocolli standard TCP e UDP per creare facilmente le proprie applicazioni
Comunicazioni sicure con il protocollo SSL

ALIMENTATORE A PARETE NON INCLUSO

 Accessori disponibili (Vedi la scheda tecnica)


Prodotto compliant RoHs
EZL400S
Chiamare lo 06.99.33.02.57 per informazioni e prezzo del prodotto

Questo prodotto richiede un contatto diretto

Chiamare lo (+39)06.99.33.02.57 oppure inviare una email ad info@areasx.com per ulteriori informazioni
Per maggiori informazioniPer maggiori informazioni

Per maggiori informazioniCSE-H20 Doppio convertitore Seriale - Ethernet
Doppio convertitore Seriale - Ethernet 10/100 Mbit. Supporta i protocolli UDP e TCP, in modalità Client o Server. Semplice gestione con il programma ezManager su rete. E' dotato di due interfacce seriali che operano su due differenti porte UDP-TCP/IP.
  • CPU: ARM7 Core - ROM: 256K bytes Flash Memory - RAM: 64K bytes SRAM
  • Seriale: 2 x RS232 - da 300 bps a 230400 bps, interfaccia RJ45
  • Protocolli: TCP, UDP, IP, ICMP, ARP, TELNET,DHCP, DNS, DDNS
  • Opzione Telnet COM Port Control (RFC 2217)
  • Interfacia di rete: 10/100Base-T Ethernet, auto MDI/MDX
  • Sicurezza: SSL3.0/TLS1.0, SSH2.0, IP filtering, Password
  • Firmware aggiornabile
  • Semplice configurazione su rete con ezManager (utility per Windows OS)
  • Tensione di alimentazione: 5V
  • Consumo: 200mA
  • Dimensioni: 87mm x 57mm x 24mm
  • Peso: 70g


ALIMENTATORE A PARETE NON INCLUSO


 Accessori disponibili (Vedi la scheda tecnica)


Prodotto compliant RoHs
CSE-H20€ 107.00
€ 72.50
Per maggiori informazioniPer maggiori informazioni
 Aggiungi la quantità indicata nel carrello
Per maggiori informazioniCSW-H80 Convertitore Seriale - Wi-Fi
Convertitore Seriale - Wi-Fi IEEE802.11b/g. Può essere utilizzato sia come Device Server che Client, quindi attendere connessioni TCP o instaurarle. Può essere gestito sia da interfaccia Wi-Fi che seriale tramite il programma ezManager. Antenna inclusa.
  • CPU: ARM7 Core - ROM: 512K bytes Flash Memory - RAM: 128K bytes SRAM
  • Seriale: RS232 - da 300 bps a 230400 bps
  • Protocolli: TCP, UDP, IP, ICMP, ARP, TELNET,DHCP, DNS, DDNS
  • Telnet COM Port Control Option
  • Network Interface: IEEE802.11b/g wireless LAN
  • Antenna dipolo 2dBi (disponibile antenna alto guadagno)
  • Sicurezza: Wep, WPA-PSK(TKIP), WPA2-PSK(AES), IP & MAC filtering, Password
  • Firmware aggiornabile
  • Alimentazione: 5V
  • Consumo: 300mA
  • Dimensioni: 93mm x 57mm x 24mm (senza antenna)
  • Peso: 66g (senza antenna)



ALIMENTATORE A PARETE NON INCLUSO

 Questo prodotto è stato sostituito con: CSW-H85K Convertitore Seriale RS232/RS485/RS422 - Wi-Fi
 Accessori disponibili (Vedi la scheda tecnica)


Prodotto compliant RoHs
CSW-H80
Per maggiori informazioniPer maggiori informazioni

Per maggiori informazioniCSE-M73 - Convertitore Seriale Ethernet OEM
Convertitore Seriale TTL, RS232/RS422/RS485 - Ethernet in versione OEM.
La versione CSE-M73 supporta fino a 3 connessioni TCP/IP contemporaneamente.
  • CPU: ARM7 Core - ROM: 256K bytes Flash Memory - RAM: 64K bytes SRAM
  • Seriale: TTL(3,3V), RS232/RS422/RS485 da 300 bps a 230,400 bps
  • Protocolli: TCP,UDP,IP,ICMP,ARP,Ethernet,TELNET,TFTP,DHCP,PPPoE,DNS,DDNS
  • Telnet COM Port Control Option
  • Interfaccia di rete: RJ45 (10/100Base-T Ethernet, auto MDI/MDX)
  • Sicurezza: SSL3.0/TLS1.0, SSH2.0, IP & MAC filtering
  • Firmware aggiornabile
  • Alimentazione: 5V
  • Consumo: 200mA typical
  • Temperatura operativa: da 0° a +55°
  • Dimensioni: 64.4mm x 40mm x 17mm
  • Peso: 19g


Prodotto compliant RoHs
CSE-M73€ 75.00
€ 58.50
Per maggiori informazioniPer maggiori informazioni
 Aggiungi la quantità indicata nel carrello
Per maggiori informazioniCSE-H21 Doppio convertitore Seriale <-> Ethernet a range esteso di temperatura (-40° +70°)
Il CSE-H21 è un doppio convertitore Seriale - Ethernet 10/100 Mbit che può operare nel renge di temperature compreso tra -40° e +70°C.
Supporta i protocolli UDP e TCP, in modalità Client o Server. Semplice gestione con il programma ezManager su rete. E' dotato di due porte seriali (connettore DB9 Maschio) che operano su due differenti porte UDP-TCP/IP.
  • CPU: ARM7 Core - ROM: 256K bytes Flash Memory - RAM: 64K bytes SRAM
  • Seriale: 2 x RS232 - da 300 bps a 230400 bps
  • Protocolli: TCP, UDP, IP, ICMP, ARP, TELNET,DHCP, DNS, DDNS
  • Opzione Telnet COM Port Control (RFC 2217)
  • Interfacia di rete: 10/100Base-T Ethernet, auto MDI/MDX
  • Sicurezza: SSL3.0/TLS1.0, SSH2.0, IP/MAC filtering, Password
  • Firmware aggiornabile
  • Semplice configurazione su rete con ezManager (utility per Windows OS)
  • Tensione di alimentazione: 5V
  • Consumo: 200mA
  • Dimensioni: 158mm x 90mm x 24mm
  • Peso: 340g



ALIMENTATORE A PARETE NON INCLUSO

 Accessori disponibili (Vedi la scheda tecnica)


Prodotto compliant RoHs
CSE-H21€ 165.00
€ 129.00
Per maggiori informazioniPer maggiori informazioni
 Aggiungi la quantità indicata nel carrello
Per maggiori informazioniCSE-H25 Convertitore Seriale Ethernet a range di temperatura industriale (-40° +85°) con supporto SSH e SSL
Il CSE-H25 è un convertitore Seriale RS232 <-> Ethernet 10/100 che può operare nel range di temperature industriale compreso tra -40 e +85°C.
Supporta i protocolli UDP e TCP, in modalità Client o Server, per quest'ultima anche la multi-connessione. Semplice gestione con il programma ezManager su rete. Questa versione è dotata di una porta seriale con connettore DB9 Maschio.
  • CPU: ARM7 Core - ROM: 256K bytes Flash Memory - RAM: 64K bytes SRAM
  • Seriale: RS232 - da 300 bps a 230400 bps
  • Protocolli:TCP, UDP, IP, ICMP, ARP, TELNET,DHCP, DNS, DDNS
  • Supporto: SSH e SSL
  • Supporto: Multi connessioni
  • Opzione Telnet COM Port Control (RFC 2217)
  • Interfaccia di rete: RJ45 10/100Base-T Ethernet, auto MDI/MDX
  • Sicurezza: SSL3.0/TLS1.0, SSH2.0, IP & MAC filtering
  • Firmware aggiornabile
  • Alimentazione: 5V
  • Consumo: 200mA
  • Dimensioni: 87mm x 57mm x 24mm
  • Peso: 70g



ALIMENTATORE A PARETE NON INCLUSO


 Accessori disponibili (Vedi la scheda tecnica)


Prodotto compliant RoHs
CSE-H25€ 72.50
Per maggiori informazioniPer maggiori informazioni
 Aggiungi la quantità indicata nel carrello
