CCS-C per PICmicro serie 18 per EE01
CCS-C per PICmicro serie 18
PCH è una versione economica del compilatore CCS C, dotata della stessa
potenza delle versioni piu' costose, ma limitato a generare codice eseguibile
per i soli PICmicro della famiglia 18. Il PCH non dispone di una propria
interfaccia IDE ma si integra perfettamente con l'interfaccia IDE standard MPLAB
ed il programmatore debugger ICD 2 della Microchip consentendo cosi' di
ottenere ottimo ambiente integrato ad un prezzo bassissimo. Ottimo per lo
sviluppo di applicazioni per il modulo M2M EE01
Caratteristiche principali dei compilatori CCS
- Librerie integrate per: I/O seriale RS232, I/O I2C, I/O discreto e delay
precisi
- Integrazione con MPLAB (versione 3.4 o successive) e altri
emulatori/simulatori per un debug a livello sorgente
- Completo Reference Manual di 245 pagine contenente le caratteristiche
del linguaggio, l'elenco delle direttive di compilazione, l'elenco delle
funzioni di libreria disponibili, e decine di esempi di programmazione e di
interfacciamenti con dispositivi HW pronti all'uso.
- L'efficiente implementazione delle funzioni consente una profondità
dello stack maggiore di quella consentita dal microprocessore
- Sono inclusi i codici sorgenti per la gestione di: moduli LCD, tastiere,
eeproms seriali, X10, DS1302 e NJU6355 Real Time Clocks, touch memory
Dallas, RAM seriali DS2223 e PCF8570, convertitori LTC1298 & PCF8591 A/D...
- Semplice accesso al hardware, per mezzo di funzioni C, a: timers, A/D,
E2, SSP, PSP, I2C...
- Tipi da 1,8, 16 e 32 bit floating point
- Il codice assembler può essere inserito ovunque nel sorgente e può fare
riferimento alle variabili C
- I Printf formattati consentono di formattare e visualizzare in
esadecimale o decimale
- Gestione automatica del linking di pagine di codice multiple
- Sono supportate le procedure in-line per risparmiare spazio nello stack;
il linker determinerà automaticamente la struttura migliore, oppure, se
necessario, può essere determinata manualmente
- Direttive del compilatore determinano se i registri tri-state devono
essere aggiornati ad ogni I/O o se l'I/O deve essere il più veloce possibile
- Le costanti (comprese stringhe e arrays) vengono salvate nella memoria
del programma
- I tipi standard ad 1 bit (Short Int) permettono al compilatore la
generazione di un codice orientato al bit
- #BIT e #BYTE consentiranno alle variabili C di essere posizionate ad un
indirizzo assoluto
- I parametri di riferimento possono essere usati per migliorare la
lettura del codice e l'efficienza delle procedure in-line
- Sono integrati sia l' editor/compilatore che un compilatore a linee di
comando
- Finestre specifiche mostrano la mappa della memoria RAM, il listato
C/Assembler e la struttura delle call
- Sono supportati puntatori a 8 o 16 bit
- Sono inclusi programmi sorgente pronti da leggere e studiare
- Sono inclusi 30gg. di aggiornamenti da scaricare dal sito CCS
Installazione del compilatore CCS-C PCH
Il compilatore CCS-C versione PCH viene fornito su due floppy disk formato
3'' ¼ .
Inserire il primo floppy e lanciare il programma di installazione:
SETUP.EXE
Seguire le istruzioni a video.
Test di compilazione da MPLAB
Per poter sfruttare al meglio le funzionalità di MPLAB è necessario creare un
progetto.
Creiamo sul nostro hard disk una directory di lavoro in cui memorizzare i
nostri progetti. Ad esempio:
C:\EE01
Dal menu “Project” di MPLAB selezioniamo la vone “New”.
Riempiamo quindi i campi della dialog box con i valori riportati nella figura
seguente:
Dopo aver premuto ok apparirà la seguente finestra:
In questa finestra vengono visualizzati, in una struttura ad albero, i file
che compongo un determinato progetto.
Creiamo un file sorgente in C da inserire nel progetto:
Selezioniamo dal menu “File” la voce “New” per creare un file sorgente.
Appare la finestra di edit “Untitled”. In questa finestra inseriamo il seguente
codice C:
#include <18F452.h>
void main(void) {
}
Salviamo il codice nel file test1.c all'interno della directori di lavoro
C:\EE01 selezionando dal menu “File” la voce “Save As”. Quindi aggiungiamo il
file “test1.c” nel nostro progetto.
Per far questo selezioniamo dalla finestra “test1.mcw” la linea “source files”.
Premiamo il tasto destro e dal menù contestuale selezioniamo “Add files”.
Quindi cerchiamo nella directory C:\EE01 il file test1.c appena salvato.
A questo punto avremo un nuovo elemento “test1.c” sotto la voce “Source files”
nella finestra “test1.mcw”.

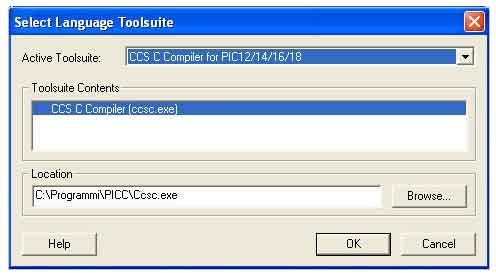

Memorizziamo ora nel progetto il compilatore da utilizzare. Dal menu
“Project” selezionare la voce “Select Language Toolsuite”
Nella dialog box “Select Language Toolsuite”, alla voce “Active Toolsuite”
selezionate “CCS C Compiler for PIC12/14/16/18”
Quindi con il tasto “Browse” selezionate dalla directory “C:\Programmi\PICC”
il file eseguibile Ccsc.exe.
Salviamo il progetto selezionando dal menu “Project” la voce “Save project”.
Possiamo a questo punto provare a compilare il nostro codice.
Selezioniamo dal menu “Project” la voce “Build All”.
Se tutto è andato a buon fine otterremo nella finestra di output il seguente
messaggio:
