Abilitare la console seriale sulle SX ARM Linux 1L e 2L

Data di pubblicazione: 07-01-2008 |  Articolo  | Livello  | Versione Italiana  | (No English Version) Parole chiave: - Linux -

In questo articolo presentiamo una breve guida per abilitare la console seriale sulle SX ARM Linux 1L e 2L. L'impiego della console seriale può tornare utile in tutti quei casi in cui modificando erroneamente i file di configurazioni delle SX ARM Linux risulti impossibile accedere tramite Telnet o SSH.

Abilitare la console sulla  SX ARM Linux 1L

Sulla SX ARM Linux la seriale della console (tty0) condivide alcuni pin con la seriale P3 (RS232 su ttyS3)

ttyS0. TxD <=> ttyS3. RTS
ttyS0. RxD <=> ttyS3. CTS
ttyS0.GND <=> ttyS3. GND

Per accedere alla console seriale bisogna procedere come segue:

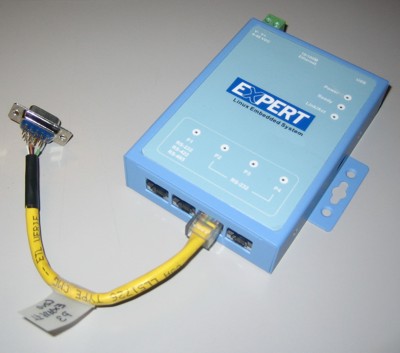

Step 1: Realizzare un cavo con un connettore DB9 femmina su un' estremità e un Rj45 maschio sull'atra.
Collegamento elettrico:

Step 2: Collegare il connettore DB9 alla seriale del proprio PC ed aprire hyperterminal impostando come parametri della seriale 115200,N,8,1 e nessun controllo di flusso.

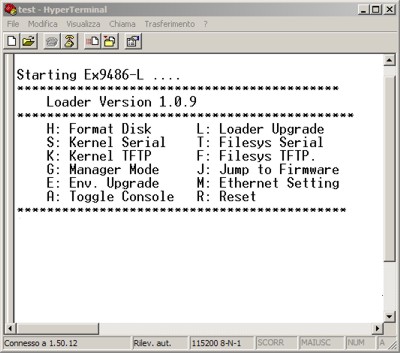

Step 3: Accedere la SX ARM Linux 1L e attendere il messaggio  "Starting EX9486-L". Appena quest'ultimo appare digitare "@" dopo pochi istanti vedremo apparire un menù testuale come quello riportato nello screenshot che segue:

In caso contrario ripetere lo Step 3.

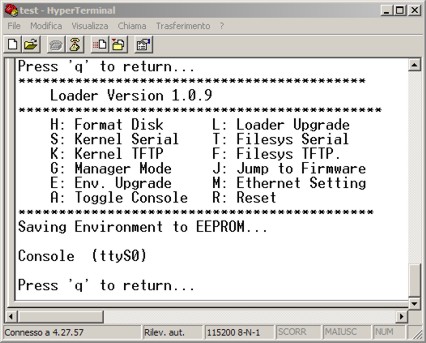

Step 4: Selezionare l'opzione "A" e attendere che a video compaia la voce

Saving Environment to EEPROM...

Console (ttyS0)

in caso contrario digitare "q" e ripetere lo Step 4.
Al termine del boot  su hyperterminal potremo gestire / configurare la nostra Linux Box come se fossimo connessi in SSH o Telnet.

Per disabilitare la console della SX ARM Linux dobbiamo ripetere la procedura appena nescritta e allo Step 4 selezionare l'opzione "A" fin quando a video non apparirà la scritta

Saving Environment to EEPROM...

Console (NULL)

Abilitare la console sulla  SX ARM Linux 2L

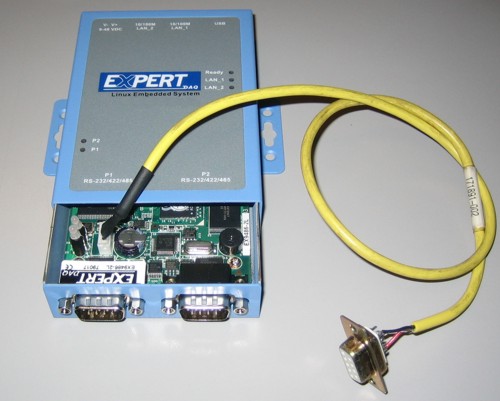

Sulla SX ARM Linux 2L la seriale di debug/console è riportata su un connettore MOLEX passo 2mm posto all'interno del case di metallo.
Il cavo console da realizzare deve essere composto da un connettore DB9 femmina su un estremo e un connettore femmina con passo 2mm (Molex) sull'altro.

Di seguito viene riportato lo schema elettrico:

La procedura per abilitare l'interfaccia console della 2L e identica a quella descritta per la 1L.
