Una interfaccia operatore per le schede SX ARM Linux e FOX

Data di pubblicazione: 24-07-2007 |  Prodotto  | Livello  | Versione Italiana  | (No English Version) Parole chiave: - Display - Linux -

In questo articolo presentiamo i disply con interfaccia USB della Crystalfontz e vediamo come collegarli ai sistemi Linux embedded SXARMLINUX e FOX.

I display CFA-631 e CFA-635 della Crystalfont con interfaccia USB disponibili nei formati 20x2 o 20x4 e con tastierino da 4 o 6 pulsanti a seconda del modello, sono la soluzione ideale per realizzare in maniera semplice e veloce delle interfacce utente per i i nostri apparati Linux embedded come la FOX e la SXARMLINUX.

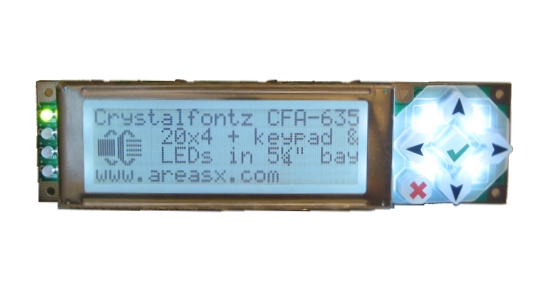

La versione  CFA-635 (vedi foto in alto) oltre ad avere due linee  e due tasti in più rispetto al modello  CFA-631, è dotata di quattro LED bicolore che possono essere controllati via software per ottenere una colorazione che va da verde - giallo - rosso.
Entrambe i display possono essere connessi anche alla porta USB di un normale PC Windows ed una volta installati i driver è possibile scrivere la propria applicazione in qualsiasi linguaggio si vuole pur che
possa interfacciarsi con la porta seriale (es. Visual Basic, C, Python, .NET ecc).

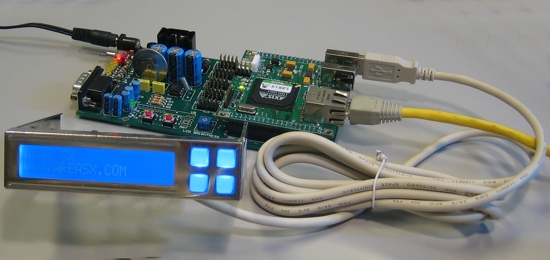

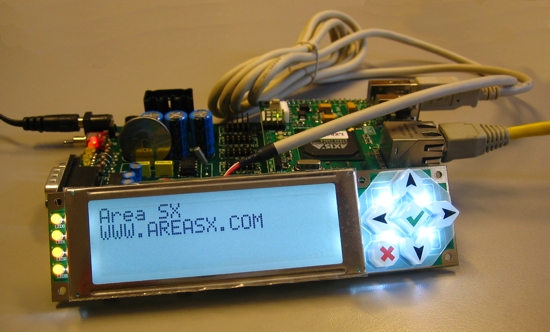

Collegare il display Crystalfontz alla scheda SX18-FOX

Sia il display CFA-635 che il CFA-631 appena connessi ad una delle due porte USB che equipaggiano la FOX vengono immediatamente riconosciuti dal sistema Linux senza dover installare alcun driver.
Entrambe i display sono equipaggiati con un convertitore USB-seriale  della FTDI perfettamente supportato dalla FOX ad accessibile dalla directory  /dev/ con il nome ttyUSB0 o ttyUSB1.

I display della Crystalfontz non richiedono alcuna alimentazione esterna provvedono a prelevare i 5V necessari al loro funzionamento direttamente dalla porta USB.

Il programma di esempio fornito nella sezione download di questo articolo va caricato nella flash della FOX seguendo le procedure descritte nella guida online disponibile al seguente link:

Guida all'utilizzo della FOX con la SX18

e reso eseguibile con il comando chmod 755 FOX_CRYSTALFONTZ.out

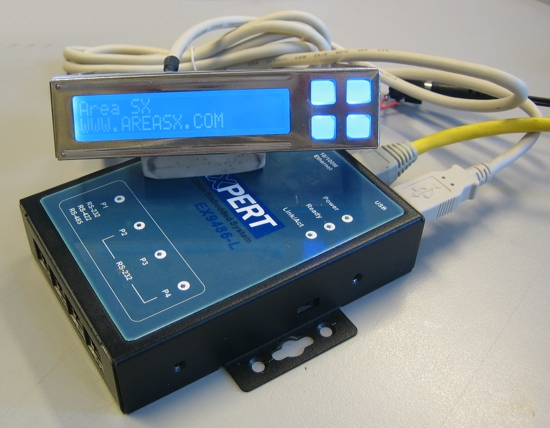

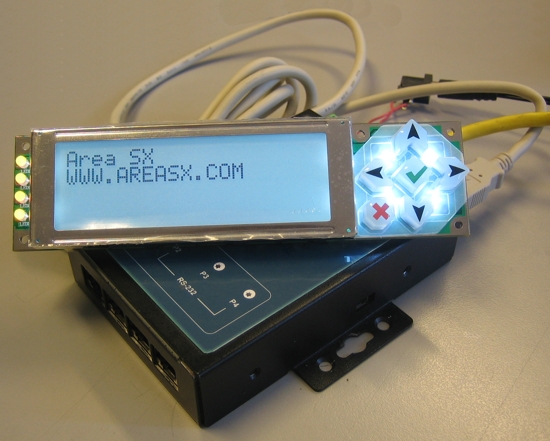

Collegare il display Crystalfontz alla scheda SXARMLINUX

Collegare un display della Crystalfontz  alla SXARMLINUX è un operazione molto semplice, è sufficiente connettersi ad una delle due porte USB.
Usando una SX ARM Linux 2L non è necessario caricare alcun driver, il display viene riconosciuto in automatico ed è disponibile sul device /dev/ttyUSB0, mentre usando SX ARM Linux 1L è necessario installare il driver ftdi_sio.ko seguendo semplici passi descritti di seguito.

• Scaricare dalla sezione Download di quest'articolo e decomprimere il file ftdi_sio.zip
• Copiare il file ftdi_sio.ko nella cartella /disk della SX ARM Linux 1L

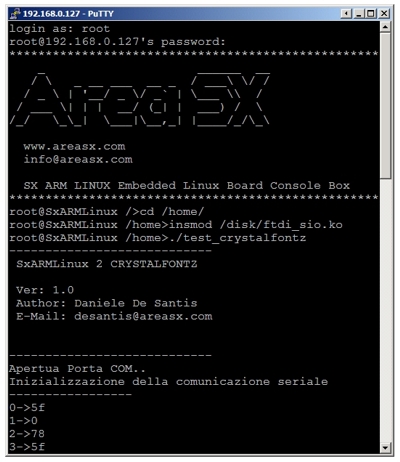

• Lanciare da console il comando:
  root@SxARMLinux />insmod /disk/ftdi_sio.ko
• Il modem è disponibile sul device /dev/ttyUSB0


Il programma di esempio, presente sempre nella sezione download ,va copiato nella memoria della SXARMLINUX tramite un trasferimento FTP e reso eseguibile con il comando:

chmod 755 SXARMLINUX_CRYSTALFONTZ

A questo punto possiamo lanciare il programma mettendo un "./" davanti al nome del programma.
