Connessione GPRS con la SX ARM Linux

Data di pubblicazione: 12-02-2007 |  Articolo  |  | Versione Italiana  | (No English Version) Parole chiave: - GPRS - Linux -

In questo articolo vediamo quanto sia semplice instaurare una connessione internet su rete GPRS con la SX ARM Linux connessa in USB al modem SxGSM.

In questo articolo vediamo come collegare e configurare  il modem USB SxGSM ad una SX ARM Linux e come avviare una connessione PPP ad internet su rete GPRS. Nell'articolo vengono forniti oltre ai driver necessari al funzionamento del modem, tutti gli scritp per avviare la connessione PPP.

Il modem SxGSM ha un core GSM/GPRS della Telit modello GM862, mentre l'interfaccia USB è basata sul modulo FTDI FT232 il cui driver è perfettamente supportato dalla maggior parte di distribuzioni Linux.
Altra caratteristica interessante del modem SxGSM è che all'infuori della connessione USB, non sono richiesti altri collegamenti, infatti il modem preleva l'alimentazione necessaria al suo funzionamento direttamente dalla porta USB dell'host a cui è connesso.

Hardware e collegamenti elettrici

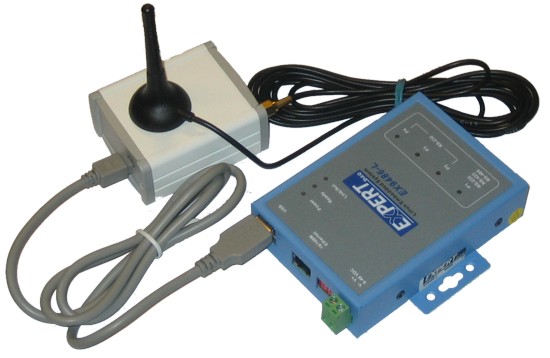

L'hardware usato in questo articolo comprende:

• Una SX ARM Linux 1L o 2L

• Un modem  SxGSM

• Una SIM GSM/GPRS con PIN disabilitato

• Un alimentatore a 12V CC da almeno 1000mA

I soli collegamenti elettrici richiesti consistono: nell'applicare una tensione di alimentazione (almeno 12V) sul morsetto a vite della  SX ARM Linux e connettere il modem, tramite l'apposito cavo fornito, ad una delle due porte USB che equipaggiano Linux box di Area SX.

 Causa il notevole assorbimento di corrente all'avvio del modem si sconsiglia la connessione di quest'ultimo sulla SX ARM Linux a caldo

Configurazione e script

Come inizialmente detto grazie all'interfaccia USB basata sul modulo della FTDI, l'installazione software del modem SxGSM sulla SX ARM Linux è un operazione estremamente semplice.
Usando una SX ARM Linux 2L non è necessario caricare alcun driver, il modem viene riconosciuto in automatico ed è disponibile sul device /dev/ttyUSB0, mentre usando SX ARM Linux 1L è necessario installare il driver ftdi_sio.ko seguendo semplici passi descritti di seguito.

• Scaricare dalla sezione Download di quest'articolo e decomprimere il file ftdi_sio.zip

• Copiare il file ftdi_sio.ko nella cartella /disk della SX ARM Linux 1L

• Lanciare  da console il comando:

  root@SxARMLinux />insmod /disk/ftdi_sio.ko

• Il modem è disponibile sul device /dev/ttyUSB0

Precompilati in ogni SX ARM Linux troviamo i programmi necessari per gestire le connessioni PPP come: il tool pppd fondamentale per instaurare e gestire connessioni PPP in ambiente linux e  il chap, indispensabili  per inviare al modem i comandi AT di inizializzazione.

Per avviare la connessione PPP su rete GPRS in modo semplice e veloce, in questo articolo vengono forniti quattro script:

ppp-on
ppp-off
ppp-on-dialer
pap-secrets

i file vanno copiati nella cartella /etc/ppp (cartella ppp che va creata con il comando mkdir /etc/ppp) e resi eseguibili con il comando

root@SxARMLinux />chmod -R 755 /etc/ppp/

Il primo script  ppp-on serve per inizializzare il programma pppd ed indicare a quest'ultimo lo script che effettua la chiamata dati es: ppp-on-dialer

Lo script ppp-on-dialer contiene tutti i comandi AT da inviare il modem.
In questo script è contenuto anche il comando AT+CGDCONT che specifica l'APN da usare per la connessione alla rete GPRS.

Per la stesura di questo articolo è stata usata una SIM di TIM il cui APN è  "ibox.tim.it". Cambiando la SIM con una di uno operatore telefonico differente è necessario richiedere a questo l'APN da usare per le connessioni GPRS.
Lo script ppp-off serve per intercettare il processo ppp in esecuzione sul sistema ARM e terminarlo.
Il file pap-secrets contiene appositamente formattate le credenziali richieste per l'autenticazione della connessione PPP su rete gprs.
Formattazione delle credenziali pap

'username'[tab]*[tab]'password'[tab]*

Avviare la connessione PPP

Per avviare la connessione PPP sulla SX ARM Linux è sufficiente lanciare lo script ppp-on come segue:

root@SxARMLinux />cd /etc/ppp/
root@SxARMLinux /etc/ppp>./ppp-on &

L'avanzamento della connessione GPRS può essere verificato aprendo il file di log message come segue:

root@SxARMLinux /etc/ppp>tail -f /var/log/messages
<150>Apr 8 02:48:04 chat[774]: abort on (\nRINGING\r\n\r\nRINGING\r)
<150>Apr 8 02:48:04 chat[774]: send (rAT^M)
<150>Apr 8 02:48:04 chat[774]: timeout set to 12 seconds
<150>Apr 8 02:48:04 chat[774]: expect (OK)
<150>Apr 8 02:48:04 chat[774]: ^M

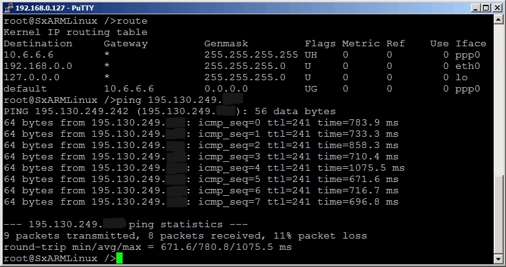

A connessione instaurata correttamente, lanciando il comando ifconfig noteremo la presenza del device ppp0.

Ispezionando le rotte di rete della nostra Linux box con il programma route, possiamo osservare che il demone pppd ha inserito in automatico un'ulteriore rotta che inizia con default e termina con ppp0.
Questa rotta serve ad instradare  verso il device ppp0  tutto il traffico che non ha una specifica rotta.
Per essere certi che tutto il traffico internet passi soltanto per  il device ppp0 è necessario rimuovere, con il comando che segue:

root@SxARMLinux /etc/ppp>route del default eth0

tutte le altre rotte che iniziano con la sigla "default"

A questo punto la nostra SX ARM Linux  per accedere ad internet utilizzerà la connessione GPRS appena stabilita.

Solo alcuni operatori (TIM e WIND) assegnano alle connessioni GPRS un IP pubblico, quindi raggiungibile su internet da un host remonto, e dinamico il cui valore cambia ad ogni connessione.

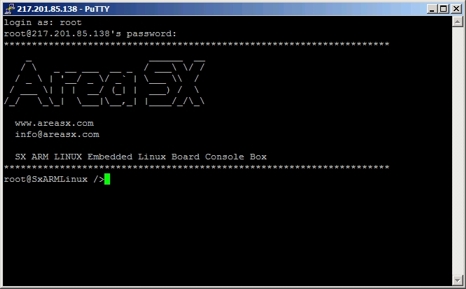

Con questa tipologia di IP è possibile raggiungere da remoto la console SSH della nostra Linux box

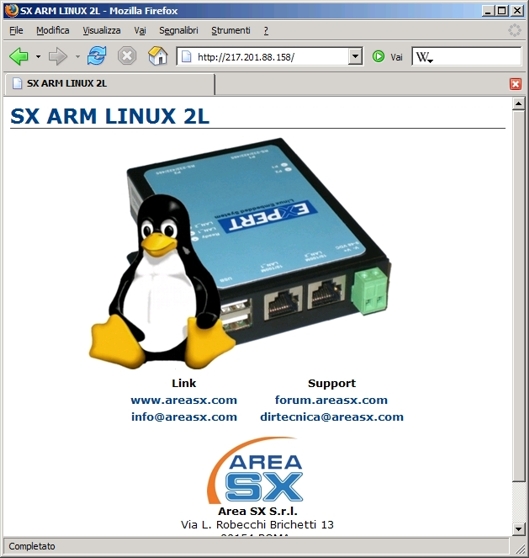

o il web server

Conclusioni:

In questo esempio viene mostrato come effettuare una connessione GPRS con un modem GSM, naturalmente, modificando gli script forniti e/o cambiando il modem è possibile effettuare altri tipi di connessioni PPP come ad esempio: Dial-in entranti, su rete GSM o su linea PSTN.
