Hardware e collegamenti elettrici

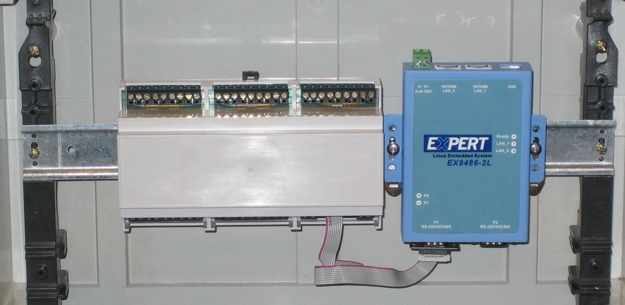

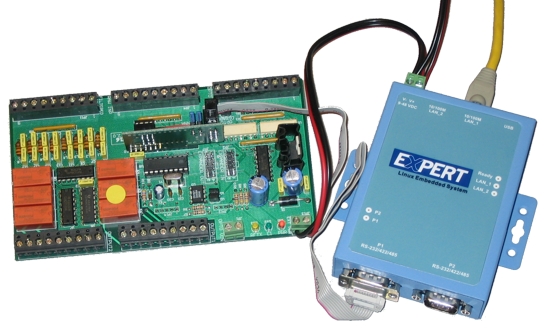

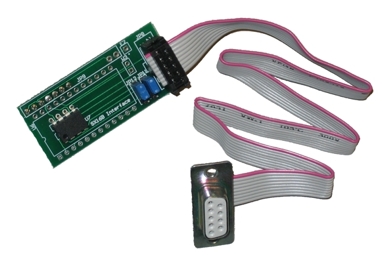

Per collegare la SX16B-EXT direttamente ad una delle due porte seriali presenti sulla SX ARM Linux è necessario disporre di un' interfaccia per adattare i livelli seriali da RS232 a TTL come la SX.RS232INTERFACE (Interfaccia seriale RS232 per SX16B)

La SX.RS232INTERFACE è stata sviluppata per integrarsi perfettamente al posto del modulo ER400TRS che può equipaggiare la SX16B-EXT, riducendo così al minimo i collegamenti e circuiti esterni da realizzare.

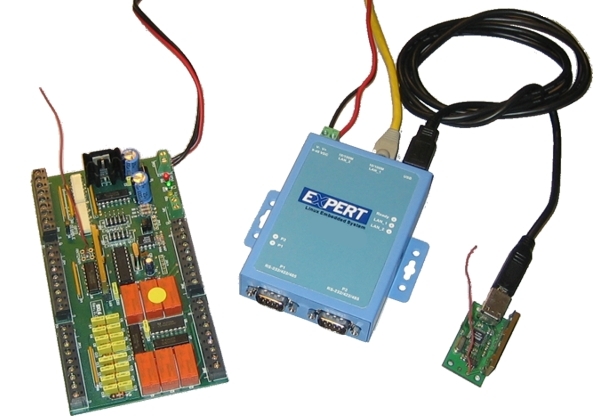

Un'altra soluzione hardware per pilotare la SX16B-EXT è l'impiego di un ponte radio realizzato usando i moduli RF ER400TRS della LPRS (Trasmissioni in Radiofrequenza facili con Easy Radio).

Per adottare questa soluzione basta montare lato SX16B-EXT un modulo ER400TRS (SX16B - Scheda di espansione Ingressi/Uscite. Versione RF) mentre sulla SX ARM Linux è sufficiente collegare alla porta USB un modulo RF04 (SX16B - Scheda di espansione Ingressi/Uscite. Versione RF).
L'RF04 è un modulo di ridotte dimensioni che integra un convertitore USB - Seriale della FTDI (compatibile con il Kernel 2.4 e superiore) e un ER400TS per trasmettere e ricevere il segnale su portante a 433MHz. Il riconoscimento del RF04 da parte del sistema Linux è immediato, il device è visibile ed accessibile alla directory /dev/ con il nome ttyUSB0 o ttyUSB1.

Software di controllo

In questa sezione vengono forniti i programmi in formato sorgente e precompilato per ARM9 che consentono di comunicare in seriale con al SX16B-EXT.

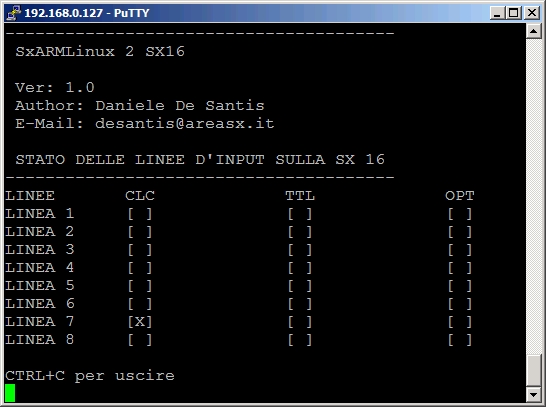

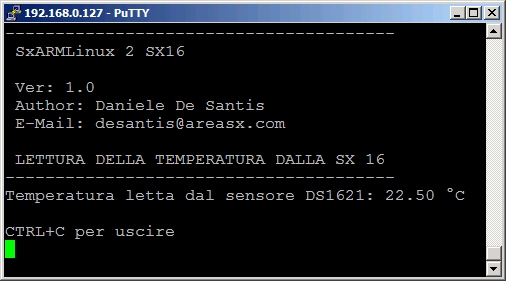

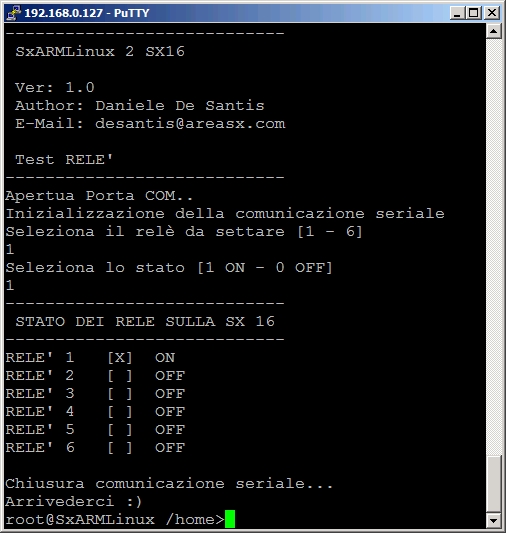

Per non complicare eccessivamente il codice sono stati realizzati tre programmi separati per : controllare i sei relè, visualizzare lo stato dei ventiquattro ingressi e rivelare la temperatura sulla SX16B.

I sorgenti forniti possono essere liberamente modificati e ricompilati usando l'ambiente di sviluppo la cui installazione ed impiego è descritta nell'articolo:

Per eseguire i programmi di test è necessario trasferirli nella memoria della SX ARM Linux (nella path /home) tramite connessione FTP e renderli eseguibili con il comando:

root@SxARMLinux /home>chmod +x SX16_EXT_INPUT

ed eseguirlo con ./SX16_EXT_INPUT
