Convertitore RS232/Bluetooth OEM UARTDNG101Data di pubblicazione: 14-03-2005 | Versione Italiana | (No English Version) Parole chiave: - BlueTooth - Convertitori Seriali - |
I moduli UARTDNG101 sono la soluzione OEM ideale per implementare la tecnologia Wireless Bluetooth
in tutti quei dispositivi dotati di porta seriale ed eleminare le tradizionali connessini via cavo.
Il modulo UARTDNG101 è un dispositivo wireless Bluetooth
studiato per consentire una rapida e semplice integrazione in tutti
quei circuiti già realizzati e da realizzare dotati di una
normale porta di comunicazione RS232.
Nelle dimensioni di 44x33 mm il modulo UARTDNG101 racchiude un
completo ricetrasmettitore Bluetooth di Classe 2 (copertura radio
massima 10m) basato sul chipset CSR Bluecore, dotato di memoria Flash
da 8Mb a bordo per l'upgrade del firmware. I 28 pin del modulo sono
distribuiti su due pinstrip maschio a passo 2.54 mm ideali per
realizzare prototipi su basette millefori o demoboar
Il modulo UARTDNG101 viene distribuito con un firmware che lo
configura come dispositivo Bluetooth slave. Un dispositivo slave,
in una rete Bluetooth, resta in attesa che venga instauri una
connessione da un altro dispositivo con figurato in modalità
master.
Gli UARTDNG101 vengono forniti con i parametri Bluetooth e della
porta seriale pre impostati con i seguenti valori:
Device Name: eikon-dev Pincode: 1234 velocità
seriale bps: 9600 Bit di stop: 1 Bit parità:
Even Controllo di flusso Hardware: abilitato

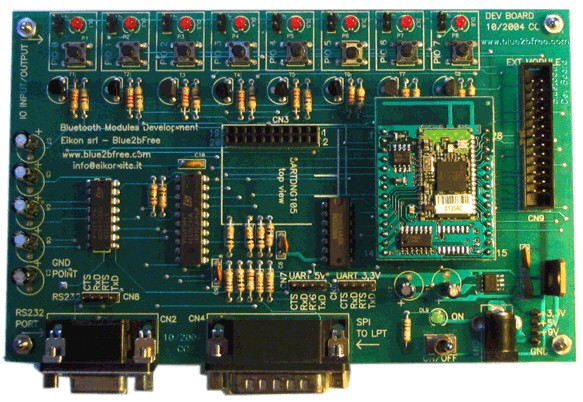

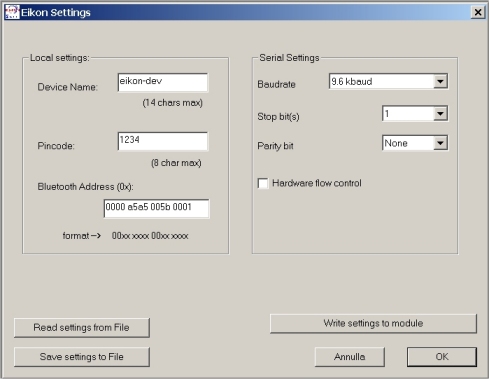

Per modificare questi parametri è necessario utilizzare la
Devboard collegata alla porta parallela di un PC su cui va fatta
girare l'utility Eikon Setting Tool. Con la Devboard è
anche possibile aggiornare il firmware dei moduli UARTDNG101 e
testare il funzionamento di quest'ultimi, grazie ad un completo
ambiente di sviluppo dotato di: sistema d'alimentazione stabilizzato,
una seriale con MAX232 per adattare il livelli di tensione TTL -
RS232 e 8 LED più altrettanti pulsanti collegati alle linee di
I/O del modulo.
Le due utility Eikon Setting Tool, per il settaggio dei parametri,
e Eikon Firmware Tool, per l'aggiornamento del firmware dei moduli,
sono disponibili solo ambiente Windows e vengono fornite a corredo
della Devboard, insieme al cavo parallelo per la programmazione, un
cavo seriale e un alimentatore a parete.

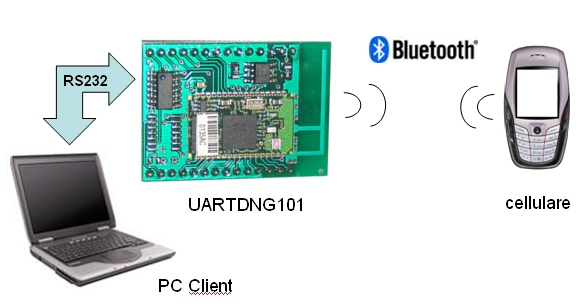

Di seguito vediamo un esempio applicativo in cui colleghiamo un
modulo UARTDNG101 alla seriale di un PC, e attraverso la console
Hyper Terminal vediamo le stringhe inviate da un'applicazione scritta
in J2ME in esecuzione su un cellulare. Per il corretto funzionamento
dell'esempio è necessario essere dotati di un cellulare dota
di tecnologia Wireless Bluetooth e che supporti Java con estensioni
JSR82, attualmente in commercio solo alcuni modelli supportano tali
specifiche , fra questi: il Nokia 6600 e 6630.

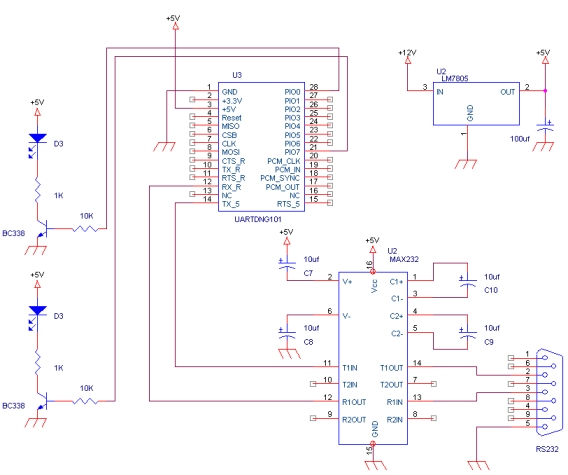

Iniziamo ad analizzare il semplice circuito da realizzare per
interfacciare il modulo al PC
Come è possibile vedere UARTDNG101 può essere
alimentato direttamente a 5V grazie allo stabilizzatore di tensione
montato a bordo. Le linee d' input del modulo sono tutte TTL
tolerant, in pratica non subiscono danni se vene applicato a queste
un segnale di 5V. Il MAX 232 è necessario per adattare i
livelli di tensione da TTL, in uscita dal modulo, a RS232 necessari
per comunicare con il la porta del PC. I due LED, pilotati dai
rispettivamente transistor, servono per indicare se ci sono
connessioni Bluetooth attive. In particolare la Linea 21 del modulo
si troverà a livello alt o (+Vcc) se è attiva una
connessione. Il LED collegato alla linea 28 in assenza di connessioni
lampeggia con una frequenza di circa un Hz.

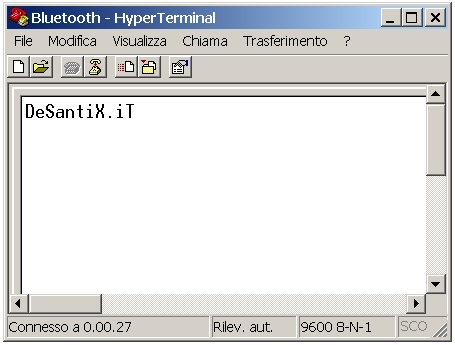

Sul PC non è necessario installare alcun software, infatti,
lavorando in ambiente Windows, è sufficiente aprire Hyper
Terminal e metterlo in ascolto sulla COM su cui si è collegato
il nostro il circuito appena descritto. In ambiente Linux è
possibile usare il tool Minicom, installato di default su quasi tutte
le distribuzioni.
Passiamo all'analisi del programma da caricare sul cellulare. Come
precedentemente detto è necessario disporre di un cellulare
con ben precisi requisiti altrimenti non sarà possibile usare
la Midlet di test scritta in JAVA e scaricabile in quest'articolo.
L' installazione sul cellulare può essere effettuata
attraverso la porta infrarossi, con un a connessione Bluotooth, con
il cavo dati compatibile con il proprio terminale o via OTA (Over The
Air Initiated Provisioning Recommended Pratice). Al termine
dell'installazione, dovremmo scorgere tra le applicazioni presenti
sul cellulare, la Midlet appena installata.
Prima di lanciare l'applicazione J2ME, è necessario
attivare il dispositivo Bluetooth sul cellulare. Molto spesso,
quest'ultimo, risulta essere spento per evitare che scarichi
inutilmente la batteria. Lanciando l'applicazione JAVA, ci apparirà
una schermata con due pulsanti in basso Opzioni e Exit
cliccando su Opzioni, si apre un menù in cui è
presente la voce Cerca. Cliccando su quest'ultimo, il
terminale effettuerà una ricerca di tutti i dispositivi Eikon
presenti nel raggio di 10m. Al termine della ricerca, tutti i
dispositivi trovati verranno visualizzati in una select box.
Cliccando sull'indirizzo del nostro modulo, si passerà in
un'altra schermata dove sarà possibile inserire la stringa che
si vuole inviare alla seriale del PC attraverso il modulo UARTDNG101.
Cliccando sul tasto Send, sul display apparirà un
finestra che ci chiederà se si vuole consentire
all'applicazione JAVA di usare la connettività Bluetooth del
cellulare, naturalmente dovremo cliccare su Si. Successivamente,
il modulo UARTDNG101 richiederà l'inserimento del codice PIN,
impostato di default su quest'ultimo con il valore 1234, al terminale
sul display del quale vedremo apparire una finestra dove sarà
possibile inserire il codice.
Terminata la procedura d'autenticazione delle connessione detta
PERING, il terminale tenterà d'inviare la stringa al
dispositivo slave usando il profilo Bluetooth SPP (Serial Port
Profile), se la trasmissione termina con successo, sul display del
cellulare apparirà, per circa 2 secondi, un alert con il che
ci confermerà la corretta trasmissione, in caso contrario
apparirà un altro alert che ci comunica la fallita
trasmissione.
Andando a vedere la console aperta sul PC e in ascolto sulla
porta COM su cui è collegato il circuito, troveremo il testo
che abbiamo inviato dall'applicazione J2ME.
Oltre al pacchetto JAR da caricare sul cellulare, vene fornito il
sorgente completo in JAVA che può essere modificato a
piacimento. Naturalmente se il sorgente viene modificato, per
distribuirlo sui cellulari, è nec essario, prima compilarlo e

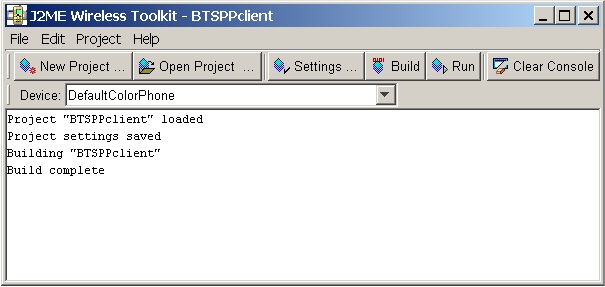

poi creare un pacchetto JAR. Per fare ciò, è necessario
installare sul pro prio sistema il programma WTK2.2 dis tribuito
gratuitamente sul sito SUN all'URL:
http://java.sun.com/products/j2mewtoolkit/download-2_2.html
Il pacchetto WTK richiede che sia installato sul sistema
l'ambiente JAVA SDK versione 1.4, reperibile gratuitamente sempre sul
sito della SUN all'URL:
http://java.sun.com/j2se/downloads.html
Quello visto in quest'articolo è solo un esempio per
testare le potenzialità e la semplicità d'impiego dei
moduli UARTDNG101. Quest'ultimi sono la soluzione ideale per
eliminare connessioni seriali su cavo tra circuiti e dispositivi
mobili come cellulari, portatili o palmari.
Download:
Sorgente della Midlet JAVA
Datasheet:
Datasheet DevBoard
Datasheet modulo UARTDNG101
