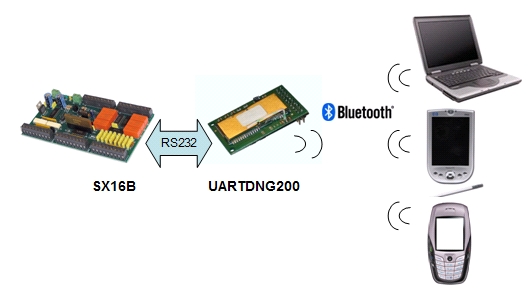

L'applicazione descritta in questo articolo mostra come realizzare un nodo
capace di pilotare fino a sei rele, controllare lo stato di ben 24 ingressi ed
acquisire un valore di temperatura tutto tramite tecnologia wireless Bluetooth.
Il sistema proposto utilizza il convertitore Bluetooth-Seriale UARTDNG200
e la scheda d'espansione input/output SX16B stand alone.
In questo articolo vediamo come collegando assieme una
convertitore Bluetooth/Seriale UARTDNG200 e la scheda d'espansione
input/output SX16B stand alone sia semplice realizzare un nodo che pu� essere
controllato da un PC, un palmare o un telefono cellulare purch� dotati di
tecnologia wireless (senza fili) Bluetooth.
La scheda input/output SX16B stand alone (SX16B - Scheda di espansione IN/OUT) pu�:
controllare fino a sei carichi (quali ad esempio lampadine o piccoli
elettrodomestici con un assorbimento massimo di 5A), sorvegliare lo stato di 24
linee di cui 8 optoisolate e di rilevare la temperatura. In particolare la
versione stand alone � equipaggiata con un PIC programmato che riceve e invia comandi
via seriale, pilota i rel� e o verifica lo stato degli ingressi.
Il modulo UARTDNG200 (Convertitore Bluetooth/Seriale OEM UARTDNG200) � un convertitore Bluetooth/Seriale in CLASSE 1,
compatibile RoHS , in grado di comunicare con un dispositivo remoto posto fino a
100m di distanza (copertura che pu� essere raggiunta in condizioni ideali e con
un dispositivo remoto di pari classe) ed � equipaggiato con una interfaccia
seriale che supporta tutti i livelli di tensione pi� diffusi in elettronica:
3.3V, 5V (TTL) e RS232.
Hardware e collegamenti elettrici
Per la realizzazione del nostro dispositivo i collegamenti da
effettuare sono ridotti al minimo infatti le due schede vanno collegate fra loro

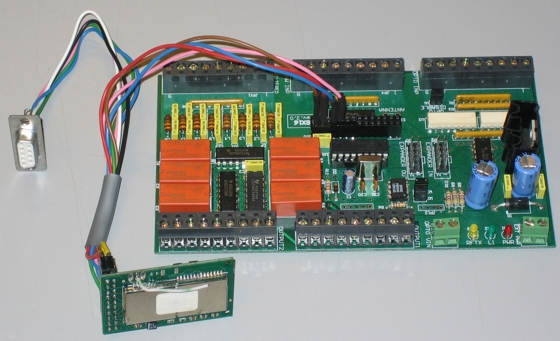

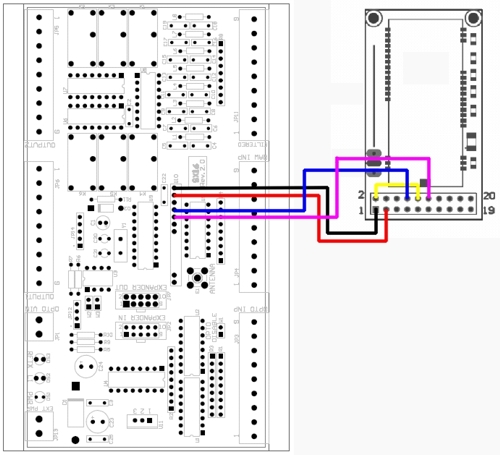

con soli quattro fili, come � possibile vedere nell'immagine che segue:
|
SX16B - CONNETTORE |
UARTDNG200 - CONNETTORE |
SEGNALE |
|
U10 PIN 5 |
PIN 12 |
TXD |
|
U10 PIN 6 |
PIN 8 |
RXD |
|
U10 PIN 8 |
PIN 5 |
VCC |
|
U10 PIN 9 |
PIN 1 |
GND |
|
|
PIN 2 con PIN 10 |
RTS - CTS |
La scheda SX16B stand alone, a differenza della versione base, �
equipaggiata con il blocco di alimentazione a 12V che utilizzeremo anche per
alimentare il convertitore Bluetooth/Seriale, ed il micro PIC che pu� essere
fornito gi� programmato o che pu� essere programmato autonomamente (il firmware
da caricare nella memoria � disponibile nella sezione Download di questo
articolo).
Configurazione del convertitore Seriale/Bluetooh
Le uniche configurazioni richieste dal nostro sistema vanno
effettuate sul modulo UARTDNG200 tramite il tool RS232BTEIKON scaricabile
nella sezione Download di questo articolo e disponibile soltanto per sistema
Windows.
Per usare il tool RS232BTEIKON � necessario collegare il convertitore UARTDNG200
direttamente alla seriale del PC su cui � installato il tool.

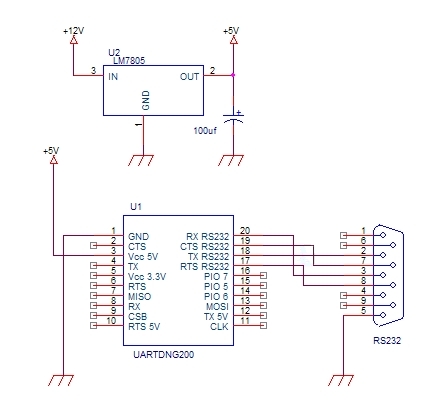

Di seguito sono illustrati i collegamenti da realizzare per connettere
l' UARTDNG200 al PC.
Una volta effettuato il collegamento al PC, prima di
alimentare il modulo � necessario lanciare il tool di configurazione e
cliccare sul tasto Connect entro 2 secondi dall'accensione del modulo.
Questo � infatti il tempo all'avvio durante il quale il modulo aspetta
un comando prima di passare in modalit� operativa.

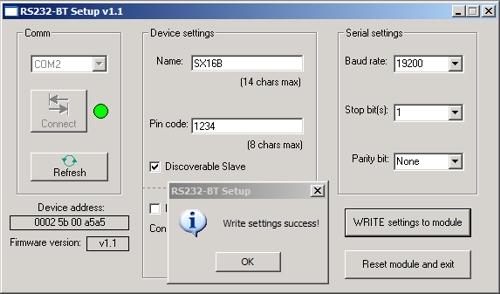

Per realizzare il nostro sistema dobbiamo settare: il
nome device, il pin code (valori che possono essere scelti a
piacimento), selezionare la voce "Discoverable Slave"
deselezionare la voce "Master" e impostare i parametri della seriale a
19200 Baud rate un bit di stop e nessuna parit�. Per salvare i dati
immessi cliccare sul tasto "WRITE settings to module" e
successivamente sul tasto "Reset module and exit" per rendere
effettive le modifiche.
Collegare un PC al nodo SX16-Bluetooth
Per al nostro nodo un PC � necessario verificare che
quest'ultimo sia dotato d'interfaccia Bluetooth. In caso contrario
esistono in commercio interfacce Bluetooth anche di CLASSE 1 (100m) che
si possono collegare al PC tramite interfaccia USB.

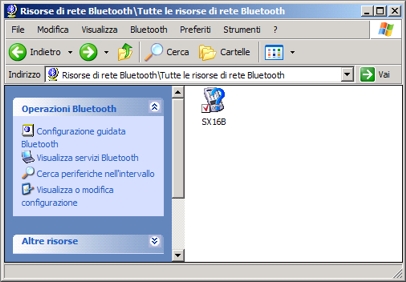

Avviando la ricerca delle periferiche Bluetooth con
l'apposito tool (questo cambia in base al tipo di driver usato
dalla periferica Bluetooth installata) presente sul PC, dopo pochi
istanti dovremmo veder apparire un icona e il nome
precedentemente assegnato al modulo UARTDNG200.
Cliccandoci sopra, prima di mostrare i servizi forniti
dal dispositivo, ci verr� richiesto di digitare il codice pairing
precedentemente settato nella memoria del convertitore (ad es. 1234).

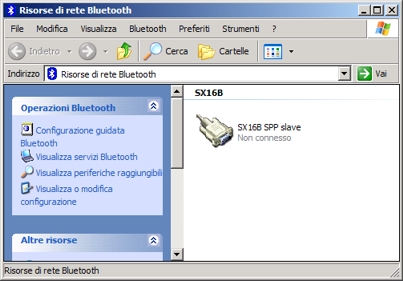

Una volta completata la procedura di autenticazione pairing ci verr�
mostrato il servizio SPP (Serial Profile Port) fornito dal convertitore.
Cliccando sull'icona che rappresenta il servizio SPP
verr� avviata la connessione Bluetooth verso il modulo e assegnata dal
sistema una seriale (ad es. COM6) da utilizzare per comunicare con
l'apparato collegato al convertitore UARTDNG200.
Da questo momento possiamo considerare il collegamento
tra la SX16 e il nostro PC come se fosse effettuato con un normalissimo
cavo seriale pertanto per inviare i comandi alla periferica di
input/output di AreaSX possiamo usare il Tool PC2SX16 (scaricabile
nella sezione Download di questo articolo).
Naturalmente � possibile scrivere applicazioni anche per
altri dispositivi mobili come Palmari o telefoni cellulari purch� dotati
d'interfaccia seriale e strato software capace d'interfacciarsi con
comuni porte seriali.
La distanza da cui possiamo inviare comandi al nodo varia a seconda
della classe della periferica Bluetooth montata sul nostro telefonino,
palmare o PC. Normalmente nei Cellulari e palmari viene montato un
apparato radio Bluetooh di CLASSE 10 che copre distanze inferiore al
metro, sui PC � possibile trovare periferiche di CLASSE 1 che consentono
di comandare il nodo fino ad una distanza nominale di 100m.
Download disponibili
 Datasheet: uartdng200.pdf
Manuale utente: appuartdng200.pdf
Software di configurazione: RS232-BT_setup.zip
Sorgente PC2SX16_Setup.zip
Programma PC2SX16_sorgente_VB.zip
